Allegro MicroSystems, LLC针对其可编程双线单极型 霍尔效应开关推出全新封装选项

十月 18, 2016

无需外部元器件即可实现EMC鲁棒性

Allegro MicroSystems, LLC宣布针对其A119x/A119x-F(A1190、A1192和A1193)系列双线单极型霍尔开关产品推出全新封装选项,用户可以在生产线末端进行调整,从而针对应用优化磁性开关点的准确度。A119x和A119x-F采用Allegro公司先进的BiCMOS晶圆制造工艺生产,这项工艺采用了Allegro享有专利的高频4相斩波稳定技术,可以使器件在全工作温度范围内实现磁稳定性,并且消除了单霍尔元件构成的器件在应用于严苛环境下产生的固有偏差。采用新封装的器件不再需要外部电容和相关PCB,可缩小尺寸,减少组件数量,降低装配成本,并显著简化设计过程。A119x-F系列器件针对与铁氧体磁体应用进行了特定的温度补偿。

A119x和A119x-F系列产品适用于注重安全性,或传感器线束较长的汽车和工业应用。这些应用包括检测座椅导轨位置、安全带搭扣存在、引擎盖/后备箱锁闭和换档器位置等等。

与传统的集电极开路输出开关器件相比,双线单极开关需要的线束更少,因此在成本敏感的应用中尤其具有优势。此外,由于器件中总有限制在两个较窄范围内的电流输出,设计人员能够由此而进行系统诊断。如果电流值未处于这些范围之内,表明存在故障。

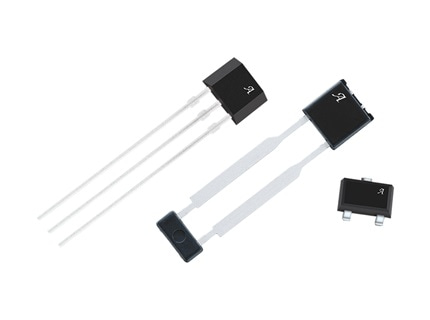

上述所有系列器件均可以三种封装供货,LH是SOT-23W微型扁平封装,适用于表面安装应用。UA是3引脚、超微型、单列直插式封装(SIP),适用于过孔贴装。UB为带有集成式电容器的2引脚、超微型、单列直插式封装,适用于过孔贴装或直接焊接到连接器引脚,完全不需要PCB。这三种均为无铅封装,引脚框采用100%雾锡电镀。

A119x/A119x-F双线单极霍尔效应开关具有可选的磁性开关点、输出电流、输出极性和封装。A119x/A119x-F系列是对Allegro工厂编程双线单极开关A115x/A115x-F系列的有效补充,两个产品系列的器件形状、装配和功能均可兼容。
