A3930 和 A3931: 汽车三相 BLDC 控制器和 MOSFET 驱动器

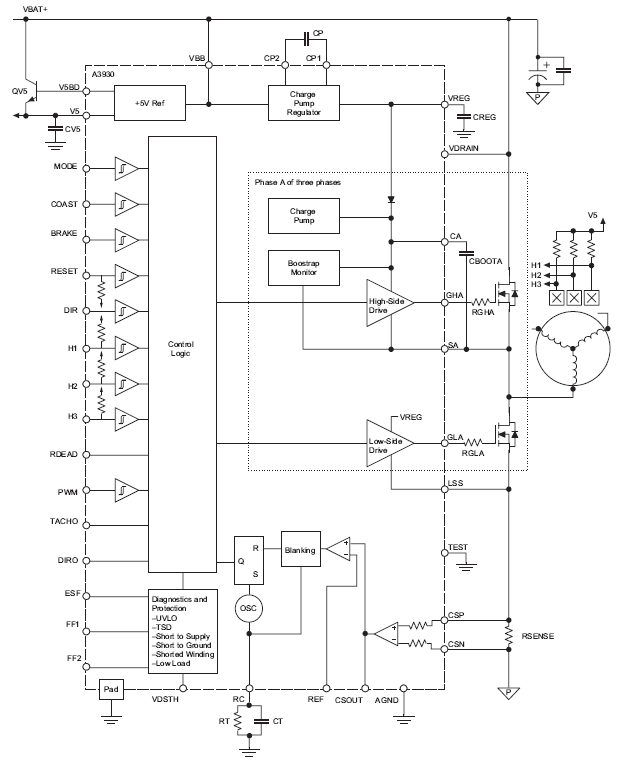

Description

A3930 和 A3931 是 3 相无刷直流 (BLDC) 电动机控制器,用于 N 通道外部电源 MOSFET。它们集成了设计极具成本效益的三相电动机驱动系统所需的各种电路,并专门用于汽车应用。

汽车的关键要求是具有覆盖较宽输入电源范围的功能性。当电池电压低至 7 V 时,独特的电荷泵调节器提供适当的 (>10 V) 门极驱动,并允许该器件使用简化的门极驱动器,在电池电压低至 5 V 时仍能运行。当电源电压较低时,将电压双模式切换至标称运行电压为 14 V 时的压差模式,可以最大限度地减少电荷泵中的功率耗散。

自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。高端驱动内部电荷泵允许直流(100% 工作循环)操作。

内部固定频率 PWM 电流控制电路可用于调节最大负载电流。通过选择输入参考电压和外部感应电阻可设置峰值载荷电流限制。用户可通过选择外部 RC 计时网络设置 PWM 频率。为提供额外的灵活性,PWM 输入可用于提供速度/转矩控制,允许内部电流控制电路设置最大电流限制。

使用同步整流提高效率。集成交叉控制与可编程无感时间可使功率 FET 免于击穿。单一外置电阻器可设置无感时间。

A3930 和 A3931 唯一不同之处在于它们对霍尔输入上全零组合的响应。在该情况下,A3930 指示逻辑错误,而 A3931 预先将电动机置于不稳定的启动位置,以便用于微处理器驱动 “无传感器” 控制系统中的启动算法。

两种器件均采用带外露隔热片的 48 引脚 LQFP 封装。此为小型 (81 mm2) 功率封装, 无铅,且引脚框采用 100% 雾锡电镀。

Top Features

  • 适用于 N 通道 MOSFET 的大电流 3 相门极驱动器
  • 同步整流
  • 交叉传导保护
  • 适用于 100% PWM 的电荷泵和自动结束电荷泵
  • 集成整流解码器逻辑
  • 5.5 至 50 伏特的电源电压范围内工作
  • 全面诊断输出
  • 提供 +5 V 霍尔传感器电源
  • 低电流休眠模式



Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK3930KJP-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
A3930KJPTR-T 48-lead LQFP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3931KJPTR-T 48-lead LQFP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK3931KJP-01-T DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

两种器件均采用带外露隔热片的 48 引脚 LQFP 封装。此为小型 (81 mm2) 功率封装, 无铅,且引脚框采用 100% 雾锡电镀。

JP QFP with exposed pad
