A4931:三相直流电动机预驱动器

Description

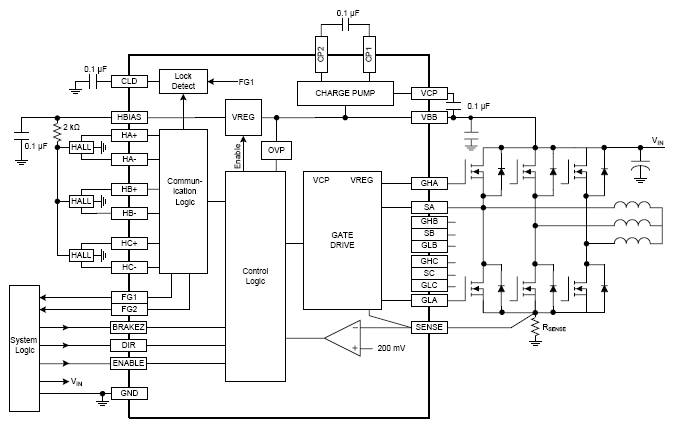

A4931 是一款完整的三相无刷直流电动机预驱动器,可提供高达 38 V 直接高电流栅级驱动输出,能够驱动所有 N 通道功率 MOSFE 三相桥。该器件具有三个霍尔元件输入,用于换向控制的定序器、固定关断时间脉冲宽度调制 (PWM) 电流控制和锁定转子保护。

输出电流根据外部 MOSFET 的容量进行调整。锁定转子检测延迟由 CLD 端子上的外部电容器设置。ENABLE、DIRECTION 和 BRAKE 输入可用于控制电机速度、位置和扭矩。输出速度可以使用 FG1 输出(使用所有三个霍尔元件转换)或 FG2(使用霍尔元件 A 的转换)来调节。

外部 MOSFET 可以使用 ENABLE 输入上的外部信号或使用内部 PWM 电流调节器进行 PWM 调制。在任何一种情况下,A4931 同步整流功能都可以通过在电流衰减期间接通相应的 MOSFET 来降低功率耗散。

与噪声滤波一起使用时,霍尔元件可以是防止错误换向信号的廉价方案。A4931 提供稳压 7.5 V 电源为三个霍尔元件供电。

内部电路保护包括滞后过热关机、欠电压锁定和死区时间保护。不需要特别的加电排序。工作温度范围为 –20°C 至 105°C

ASIL 徽标

A4931 根据 ISO 26262:2011 开发,是独立硬件安全元件,具有 ASIL D 功能(待评估),按照适用的安全手册和数据表描述的方式集成和使用时,可用于汽车安全相关系统。

Top Features

  • 可驱动 6 个 N 沟道 MOSFET
  • 同步整流,减少功耗
  • 内部 UVLO 和热关机电路
  • 霍尔元件输入
  • PWM 电流限制
  • 死区时间保护
  • FG 输出
  • 待机模式
  • 锁定检测保护
  • 过压保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4931GETTR-R 28-lead QFN -40°C to 105°C Yes View Data Discontinued Contact your
local sales rep
Check
Distributor Stock
A4931METTR-T 28-lead QFN -20°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK4931MET-01-T DEMO BOARD -20°C to 105°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A4931 采用带外露散热焊盘的 5 mm × 5 mm 28 管脚 QFN 封装(后缀 ES)。该紧凑封装为无铅封装,采用 100% 雾锡电镀引脚框。

带外露焊盘 28 接头的 ET QFN
