A4950: 全桥式 DMOS PWM 电动机驱动器

Description

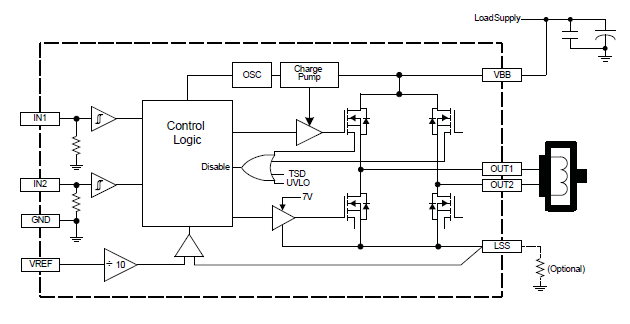

通过脉宽调制 (PWM) 控制直流电动机,A4950 能够提供 ±3.5  安培的峰值输出电流,工作电压为 40  伏特。

该产品可提供输入端子,通过外部施加的 PWM 控制信号控制直流电动机的速度与方向。采用内部同步整流控制电路降低脉宽调制 (PWM) 操作时的功率消耗。

内部电路保护包括过电流保护、电动机引脚接地短路或电源短路、带时延的过热关机、VBB 欠压监视以及交叉电流保护。

A4950 采用带有外露散热板的 8 引脚 SOICN 小型封装(后缀 LJ)。该封装为无铅封装,且引脚框采用 100% 雾锡电镀。

Top Features

  • 低 RDS(开) 输出
  • 过电流保护 (OCP)
    • 电动机短路保护
    • 电动机引脚接地短路保护
    • 电动机引脚电池短路保护
  • 低功耗待机模式
  • 可调 PWM 电流限制
  • 同步整流
  • 内部欠压锁定 (UVLO)
  • 交叉电流保护
  •

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4950ELJTR-T 8-lead SOIC -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK4950ELJ-01-T DEMO BOARD -40°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A4950KLJTR-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A4950 采用带有外露散热板的 8 引脚 SOICN 小型封装(后缀 LJ)。该封装为无铅封装,且引脚框采用 100% 雾锡电镀

 LJ SOIC with exposed pad 8 pin
