AMT49702:双 DMOS 全桥式电动机驱动器

Description

通过脉宽调制 (PWM) 控制低电压步进式电动机,AMT49702 能够提供 1 安培的输出电流,工作电压为 3.5 至 15 V。

AMT49702 是汽车级器件,并在广泛的温度和电压范围中进行了测试,以确保同时满足汽车和工业应用。

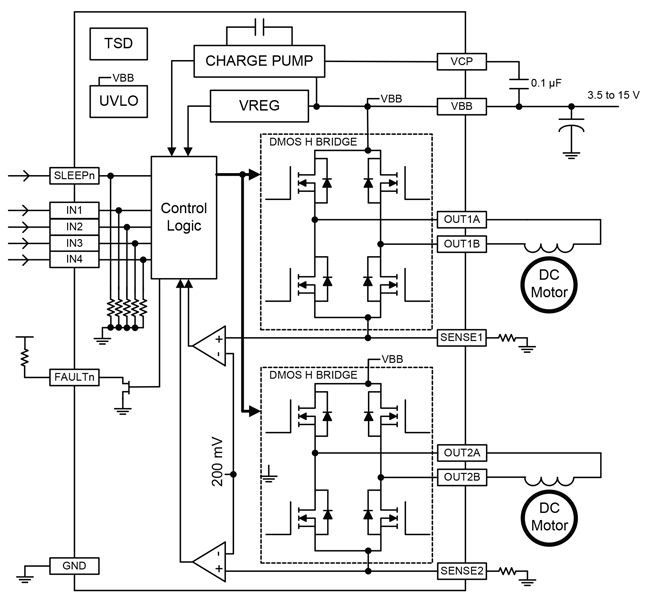

AMT49702 内置固定关断时间 PWM 计时器,根据对电流感应电阻的选择,设置峰值电流。提供输出故障标志,通知用户 TSD 或过流保护事件。

AMT49702 采用扁平 16 引脚 TSSOP (后缀 LP) 封装,带外露电源片以增强散热。

Top Features

  • 符合 AEC-Q100 1 级标准的
  • 3.5 至 15 V 输入电压工作范围

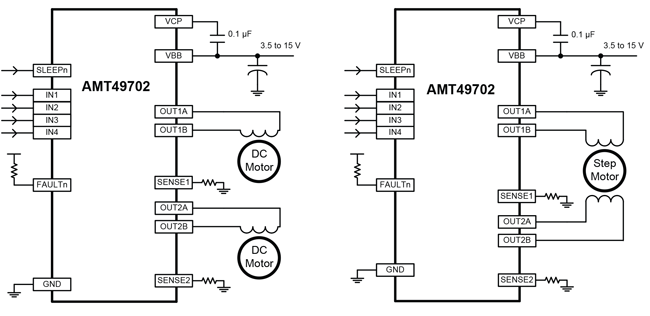

  • 双 DMOS 全桥式:可驱动两个直流电机或单个步进电机
  • 低 RDS(on) 输出
  • 同步整流,降低功耗
  • 弱电流休眠模式
  • 过电流保护
  • 内部 UVLO 和热关机电路
  • 集成电荷泵

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
AMT49702KLPATR 16-lead TSSOP -40°C to 125°C Yes View Data pre-EOL Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

AMT49702 封装
