A8502: 宽输入电压范围高效率容错 LED 驱动器

Description

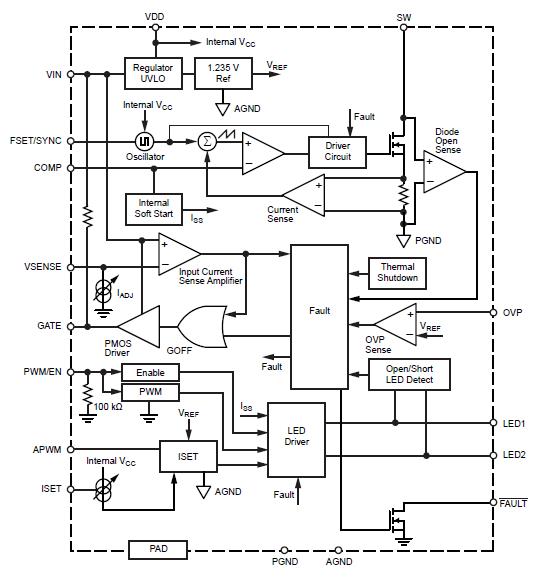

A8502 是一款用于小尺寸 LCD 背光的多输出白光 LED 驱动器。它整合了电流模式升压转换器与内部电源开关和两个电流变换器。升压转换器可驱动多达 24 个 LED、每串 12 个 LED(每串 120 mA)。LED 灌电流可并联,以达到更高的 LED 电流,最高 240 mA。A8502 可在 5 V 到 40 V 的单一电源下运行,使该部件可承受汽车系统中出现的负载突降情况。

在出现故障时,A8502 可以驱动外部 P-FET 断开系统的输入电源。A8502 提供各种保护,包括输出短路和过电压、开路或短路二极管、开路或短路 LED 引脚、短路升压开关或电感器、短路 FSET 或 ISET 电阻器和 IC 过温保护。两级逐波限流功能可提供软启动和防止内部电流开关出现高电流过载。

A8502 通过同步引脚可以在 580kHz 到 2.3MHz 范围内同步 PWM 开关频率。高开关频率允许 A8502 在 AM 无线电波段以上运行。

A8502 采用 16 针 TSSOP 封装(后缀 LP),并安装有外露散热板,以提高散热功能。其封装均为无铅产品,且采用 100% 雾锡电镀。

应用

LCD 背光或 LED 照明用于:

  • 汽车娱乐资讯
  • 汽车蓄电池组
  • 汽车中控台

Top Features

  • 5 至 40 伏特宽输入电压范围,可满足启动/关闭、冷车启动和负载突降要求
  • LED 灌电流和升压转换器与 60 伏特 DMOS 完全整合
  • 同步功能可同步高达 2.3 MHz 的升压转换器开关频率,可在 AM 波段以上运行
  • 出色的输入电压瞬态响应
  • 单电阻器主级过电压保护最大程度减少 VOUT 泄漏
  • 用于冗余保护的内部次级过电压保护
  • 每通道 120 mA 的 LED 电流
  • 驱动多达 12 个串联 LED(分为 2 个并联的串)
  • 0.7% 至 0.8% 的 LED 至 LED 匹配准确度
  • PWM 和模拟调光输入

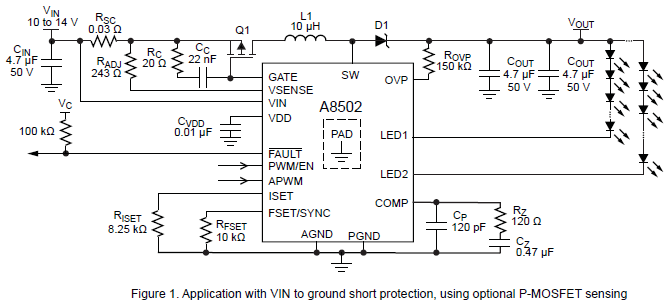

  • 为可选的外部 PMOS 输入断开开关提供驱动器
  • 广泛的保护功能:
    • 短路升压开关或电感器保护
    • 短路 FSET 或 ISET 电阻器保护
    • 短路输出保护
    • 开路或短路 LED 引脚保护
    • 开路升压肖特基保护
    • 过温保护 (OTP)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A8502KLPTR-T 16-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK8502KLP-01-MH DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A8502 采用 16 针 TSSOP 封装(后缀 LP),并安装有外露散热板,以提高散热功能。其封装均为无铅产品,且采用 100% 雾锡电镀。

LP TSSOP 16 pin
