A8515: 宽输入电压范围高效率容错 LED 驱动器

产品图像

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A8515 ECAD Model Type Image
A8515数据手册
Navigate

Description

Top Features

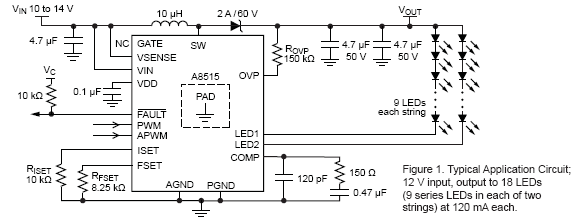

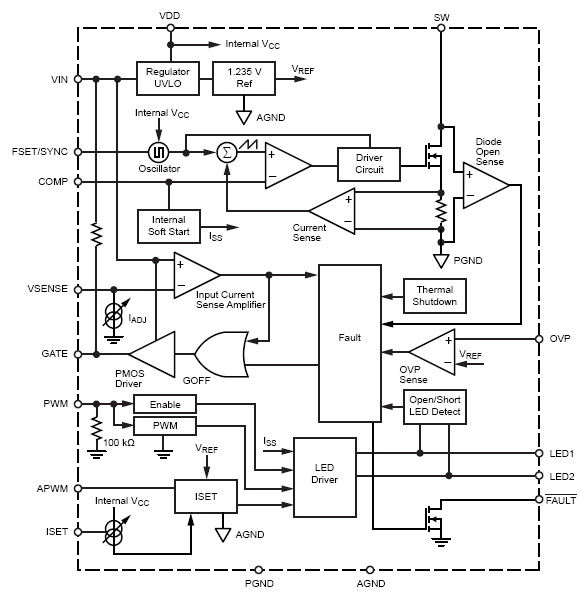

A8515 是一款多输出白光 LED (WLED) 驱动器，用于消费类和工业显示器中的 LCD 背光。它整合了电流模式升压转换器与内部电源开关和两个电流变换器。升压转换器可驱动多达 24 个 LED：12 个 LED 组成 1 串，电流为 120 mA。LED 交换器可并联，以达到更高的 LED 电流，最高达 240 mA。A8515 可采用 5 至 40 V的单电源工作。

PWM 光暗控制通过外部 PWM 输入信号执行。通过使用脉冲宽度调制，使用 PWM 光暗引脚控制 LED 强度。

LED 电流源上低至 720 mV 的调节电压可减少功耗，并提高效率。

A8515 采用 16 针 TSSOP 封装（后缀 LP），并安装有外露散热板。其封装为无铅产品，且采用 100% 雾锡电镀。

应用

  • 台式 LCD 平面显示器 (FPD)
  • 平面视频显示器
  • LCD 电视和监视器
  • 较宽的输入电压范围：5  至 40 V
  • 最大 LED 电流为 120 mA
  • TSSOP-16 (LP) 封装；外露散热板提供最佳散热功能
  • 典型 LED 精度为 0.5%，LED 对 LED 匹配为 0.5%
  • 为单电源操作提供内部偏压供电 (典型 VIN = 8 至 24 V)
  • 带 60 V DMOS 开关和过压保护的集成升压转换器
  • 驱动多达 12  个串联 LED（分为 2 个并联的串）
  • 为 PWM 光暗和启用功能提供单个 PWM 引脚接口
  • 同步功能可将升压转换器切换频率同步至 2.25 MHz，这让设计者能够最大限度地减小元件尺寸
  • 为外部 PMOS 输入断开开关提供驱动器
  • 保护功能：
    • 开路或短路 VLED 引脚保护
    • 开路 Schottky 保护
    • 逐周电流限制
    • 过温保护 (OTP)
    • 输出短路保护
