A8517:带 I2C 接口的宽输入电压、容错、独立控制多通道 LED 驱动器

Description

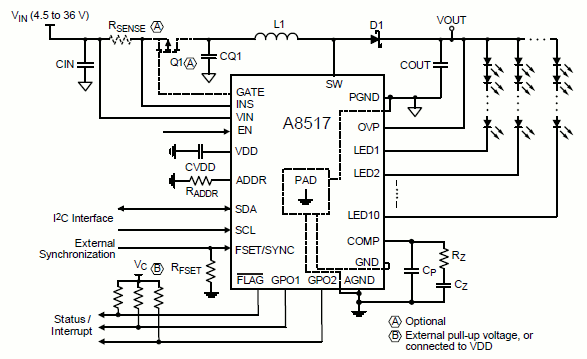

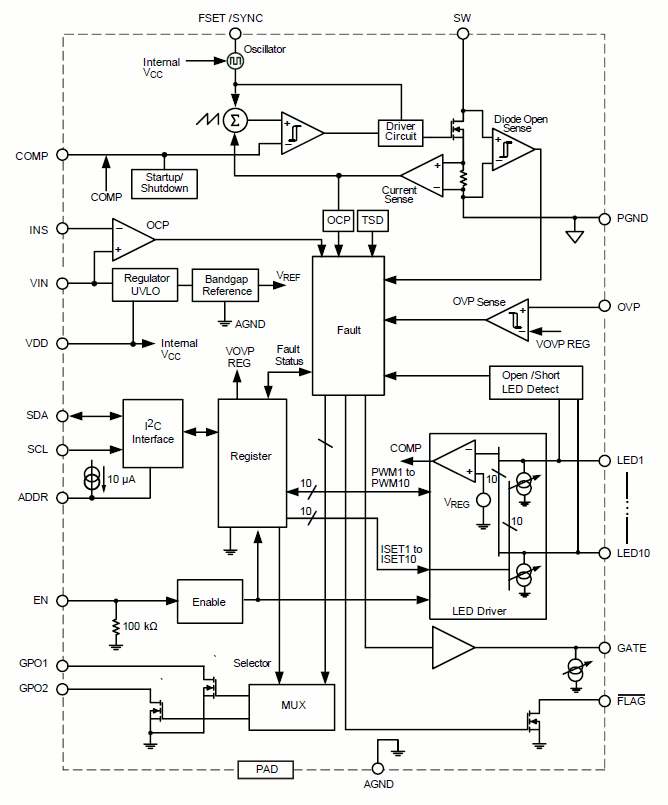

A8517 是一款适用于各种 LED 驱动器应用的可编程多输出 LED 驱动器。该驱动器整合了一个带内置电源开关的电流型升压稳压器和 10 个电流吸收器。IC 的工作电压范围为 4.5 至 36  伏,可以承受汽车系统中出现的高达 40  伏的甩负荷。

I2C 接口允许用户单独设置 LED 电流,每 LED 通道高达 60 mA。相邻的通道可以组合在一起,以驱动更高电流的 LED 串。PWM 调光占空比可针对每个 LED 通道单独控制,如需要可以独立启用/禁用各个通道。

这种灵活性使 A8517 成为各种 LED 应用的单一解决方案,在即某些情况下,使用一个设备替换两个或多个 LED 驱动器 IC。

经优化的控制回路可以只使用 PWM 控件实现极高的调光比,对供电电压瞬变和步进变化作出平稳的反应,并消除显示背光应用在以非常低的 PWM 占空比启动时产生的夜闪。

A8517 可检测和预防各种故障情况,并通过双路通信报告故障状态。它具有输出短路和过压保护,开路或短路二级管保护、开路或短路 LED 引脚保护、短路升压开关或电感保护和 IC 过温保护。双逐周期电流限制可预防内置开关出现开关过电流。如需要,IC 可以驱动用作输入隔离开关的外置 PFET,该开关由整合的电流传感器触发。

应用:

汽车:

  • 资讯娱乐
  • 群集
  • 车辆中控面板照明
  • 抬头显示器 (HUD)
  • 白天行驶灯 (DRL)

Top Features

  • 经 AEC-Q100 验证的 4.5 到 36  伏宽输入电压范围
  • 可承受低至 3.9 伏(VIN 下降)的怠速停止和高达 40  伏的甩负荷
  • 整合带 DMOS 开关的升压稳压器,过压保护高达 39 V
  • 10 个完全整合的电流吸收器,每通道的电流可单独编程达 60 mA
  • I2C™ 接口,用于编程 LED 电流、PWM 调光和每通道的各个保护阈值
  • 使用单个 IC 驱动多个负荷
  • 宽广的 PWM 调光范围(在 100 Hz 时高达 10,000:1),可为每个通道单独编程
  • 广泛的诊断和故障报告
  • 在较高温度时发出热警告和使 LED 电流降额
  • 针对所有通道的缓冲 PWM 调光控制,以促进局部调光应用
  • 多相 PWM 调光:参差调谐的 LED 电流,以降低闪光和输入纹波电流
  • 同步升压开关频率:400 kHz 至 2.3 MHz,允许低于或高于 AM 段工作
  • 可编程频率抖动以降低 EMI
  • 典型 LED 电流准确率为 0.7%,LED 至 LED 匹配准确率为 0.8%。
  • 保护功能
    • 开路/短路 LED 引脚检测
    • 可编程 LED 串短路检测
    • 开路/短路外部组件(包括升压电感、肖特基二极管、FSET 电阻器等)
    • 预防输出至 GND 短路的输入过流保护
    • 逐周期开关电流限制
    • 过温、输出过压和欠压保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK8517KLP-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A8517KLPTR-T 28-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
