A6262:汽车 LED 阵列驱动器

Description

全新的 A6262 是一款线性、可编程电流调节器,通过四路输出提供电流,每路均可提供最高 100 mA,以驱动高亮 LED 阵列。每路输出的经调节的 LED 电流(精确到 5%)由单个参考电阻设置。不使用镇流电阻,每个串的电流匹配优于 10%。使用恒流驱动 LED,确保安全运行,并提供最大的可能照明输出。

通过启用输入指令提供输出控制,为 PWM 应用提供直接控制;并通过去抖开关输入进行开/关拨动操作。

驱动四个 LED 的灯串(每个包括 1 至 3 个 LED),每个灯串总电流最大为 100 mA,由此实现最优性能。输出可根据需要并联或闲置。

在任何 LED 输出引脚短路接地时提供短路检测以保护 LED 和 A6262。消除短路后,输出将自动恢复调节的电流。

产品含温度监视器,用于在芯片温度超过可调热阈值的情况下减少 LED 驱动电流。

该器件采用 10 引脚 MSOP (LY) 和 16 引脚 SOIC 封装 (LP),并带外露隔热盘以增强散热。有关封装均为无铅产品,且引脚框采用 100% 雾锡电镀。

相关产品

Top Features

  • 符合 AEC Q-100 汽车级标准
  • LED 总驱动电流高达 400 mA
  • 最多 4个串,均分电流 100mA。
  • 6 至 50V 电源电压
  • 低压降电压
  • LED 输出对地短路和热保护
  • 开启/关闭切换开​​关输入
  • 启用 PWM 控制的输入
  • PWM 过程提供电流转换速率限制
  • 参考电阻器设置电流
  • 汽车 K-温度范围:–40°C 至 150°C

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK6262KLY-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A6262KLPTR-T 16-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6262KLY-T 10-lead MSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6262KLYTR-T 10-lead MSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK6262KLP-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

该器件采用 10 引脚 MSOP (LY) 和 16 引脚 SOIC 封装 (LP),并带外露隔热盘以增强散热。有关封装均为无铅产品,且引脚框采用 100% 雾锡电镀。

封装

Design Support Tools

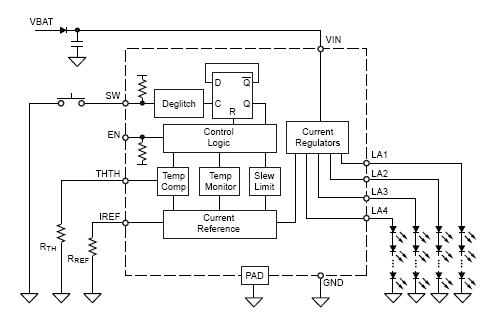

典型应用
