A4407:带两个外置和两个内置线性稳压器的 2.2MHz 恒定导通时间降压稳压器

Product Image

* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings A4407 ECAD Model Type Image

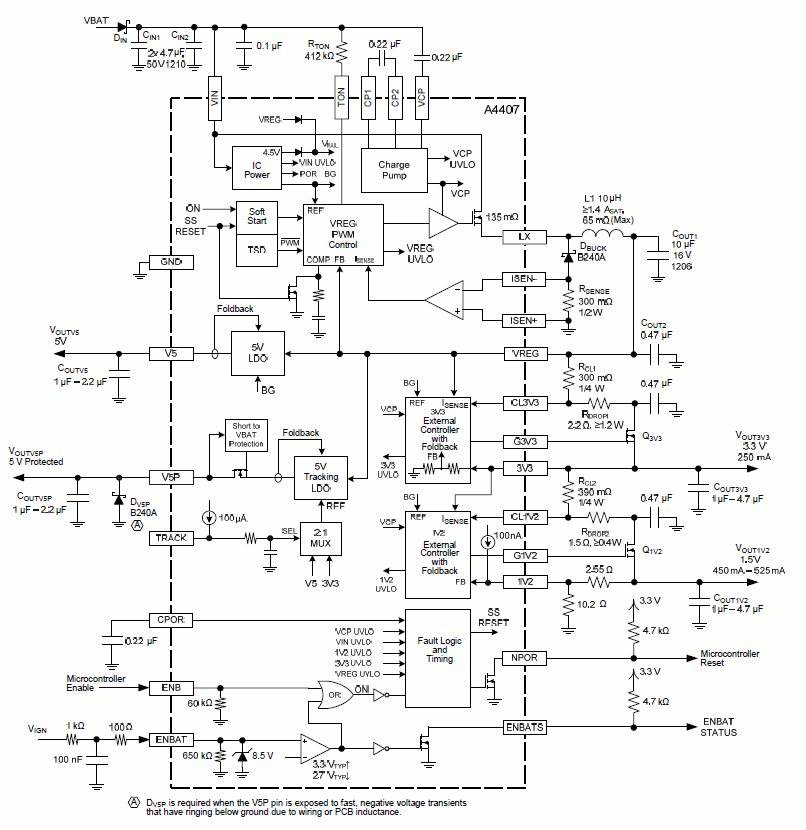

Description

Top Features

A4407 是一款汽车电源管理 IC,它使用一个 2.2 MHz 恒定导通时间 (COT) 的降压预调节器给一个 5 V 线性稳压器、一个 5 V 跟踪/保护式线性稳压器、一个 3.3 V 线性场效应晶体管 (FET) 控制器/驱动器、及一个 1.2 V/1.5 V/1.8 V 线性场效应晶体管 (FET) 控制器/驱动器供电。A4407 具有一个引脚,用来将 5 V 跟踪稳压器的主参考设到 3.3 V 或 5 V 输出。降压导通时间通过 VIN 的功能在内部调节,以维持 2.2 MHz 开关频率。通过在给线性稳压器供电前使用降压预调节器降低输入电压,可以实现高效运行。A4407 专为在高温环境下给 CAN 和微处理器电源供电而设计,是发动机罩下应用的理想之选。

该开关式稳压器设计可在 2.2 MHz 标称开关频率下运行。高开关频率使客户能够选择低值电感器和陶瓷电容器,同时避免在 AM 频带中出现电磁干扰 (EMI) 。保护功能包括:欠压锁定、逐脉冲电流限制、LX 短路保护、及过热关机。若出现负载短路,所有线性稳压器将启动折返过电流保护。此外,V5P 输出受到保护,可免受电池短路影响。A4407 具有逻辑电平和高压(限流限压)允许输入。A4407 还具有带可调整延迟的上电复位(NPOR)输出功能,可用于微处理器控制。

A4407 采用小型 (1.1 mm) 24-引脚 TSSOP 封装,并安装有外露散热板,以提高散热功能(后缀 LP)。该封装为无铅封装,采用 100% 雾锡电镀引脚框。

应用:

汽车控制模块,如:

  • 电子动力转向 (EPS)
  • 变速箱控制 (TCU)
  • 防锁死刹车系统 (ABS)
  • 排放控制
  • 符合 AEC-Q100 0 级标准的
  • 内置降压预调节器后跟低压差 (LDO) 输出
  • 5.5 到 36 V VIN 工作范围(最大 50 V);用于启动/停止、冷启动、和负载突降需求
  • 恒定导通时间 (COT) 降压预调节器
  • 谷值电流传感实现了最短的降压导通时间
  • 2.2 MHz(VIN - 已调整)开关频率
  • 带折返短路和电池短路保护的 5 V 内置低压差跟踪线性稳压器
  • 带折返短路保护的 5 V 内置低压差线性稳压器
  • 带可编程电流限制和折返短路保护的 3.3 V 外置场效应晶体管 (FET) 控制器/驱动器
  • 带可编程电流限制和折返保护的 1.2 V/1.5 V/1.8 V 外置场效应晶体管 (FET) 控制器/驱动器
  • 带可调整上升延迟的通电复位 (NPOR)
  • 用于微处理器控制的逻辑允许输入 (ENB)
  • 用于远程启动的点火启动输入 (ENBAT)
  • 点火状态指示器 (ENBATS) 输出
  • 降压逐脉冲过电流保护
  • 降压 LX 短路保护(锁定)
  • 缺失异步二极管保护(锁定)
  • VIN、充电泵、及内轨的欠压锁定 (UVLO)
  • 过热关机保护
  • −40ºC 到 150ºC 结温范围
