A4412:降压或带有同步降压的降压/升压预调节器、5 个内置线性稳压器、脉宽看门狗定时器和 SPI

Description

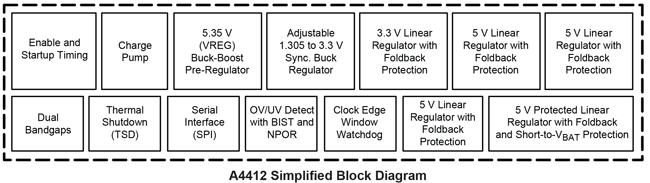

A4412 是一种电源管理 IC,它采用降压或升降压前置稳压器,以将汽车蓄电池的电压高效地转换为精确稳压的中间电压,并提供控制、诊断和保护功能。前置稳压器的输出能提供 5 V / 100 mA 保护线性稳压器、3.3 V / 90 m 线性稳压器、5 V / 200 mA 线性稳压器、5 V / 55 mA 线性稳压器、5 V / 30 mA 线性稳压器和和可调节 400 mA 同步降压稳压器。设计用于在高温环境中向 CAN 收发器、传感器和微处理器供电,A4412 是汽车发动机罩下应用的理想之选。

A4412 的使能输入包括逻辑电平 (ENB) 和高压(ENBAT)。A4412 还通过串行外围接口 (SPI) 提供灵活的单独 5V 电源禁用功能。

A4412 诊断输出包括通电重置输出 (NPOR)、ENBAT 状态输出,以及提醒发生故障微处理器的故障标志输出。微处理器可以通过 SPI 读取故障状态。双段隙提高 A4412 安全覆盖和故障侦测,一个用于稳压,一个用于故障检查。

A4412 包含带有 2 ms 侦测周期的窗口看门狗定时器。看门狗从处理器接收有效 2ms 脉冲后,看门狗定时器激活。看门狗可通过 SPI 命令进入闪存模式或被重置。

保护特征包括所有输出轨的欠压和过压。一旦发生短路输出,所有线性稳压器带有返送过流保护功能。此外,还能防止 V5P 输出发生电池短路事件。切换稳压器包括逐脉冲电流限制、打嗝模式短路保护、LX 短路保护和异步二极管缺失保护 (仅 VREG) 和热关机功能。

A4412 采用低厚度 (最大高度 1.2 mm) 38 引线 eTSSOP 封装 (后缀“LV”),配有裸露散热焊盘。

ASIL 徽标

Top Features

  • A2-SIL™ 产品:器件专为安全性至关重要的系统而打造
  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 宽输入电压范围 3.8 至 40 VIN 工作范围,最大值 50 VIN
  • 降压或升降压前置稳压器 (VREG)
  • 可调节 1.3 至 3.3 V,400 mA 同步降压。
  • 带折返过流短路保护的四个内部线性稳压器,3.3 V (3V3) 和三个 5 V(V5CAN、V5A 和 V5B)
  • 带折返短路和电池短路保护的一个内部 5 V 线性稳压器 (V5P)
  • 上电复位信号表示同步降压、3V3 或 V5A 稳压器输出(NPOR)故障
  • 带有故障-安全功能的窗口看门狗定时器
  • 双带隙扩大安全覆盖和故障侦测 BGVREF、BGFAULT
  • 通过串行外设接口(SPI)进行控制和诊断报告
  • 微处理器控制的逻辑启用输入(ENB)
  • 带有状态指示器输出的点火启用输入(ENBAT)
  • 频率抖动和受控转换率有助于可减少 EMI/EMC
  • 所有输出轨的过压和欠压保护
  • 每个引脚都具有引脚对引脚和引脚对地防短路功能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4412KLVTR-T 38-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK4412KLV-01-MH DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A4412 封装
