A4480：宽输入 5 V，50 mA，具有输出、电池短路保护和短路保护电源正常检测功能车用稳压器

A4480 Product Image

A4480 ECAD Model
A4480 数据表
Navigate

Description

Top Features

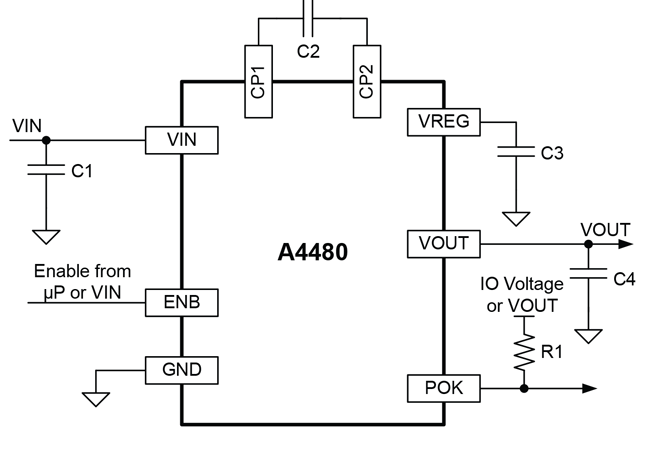

A4480 是宽输入稳压器，它具有完整的控制、诊断和保护功能，因此能满足许多汽车应用的需求。它包括升压功能，允许在 3.5 - 28 V 输入电压范围内操作，同时保持 5V 输出电压。A4480 能够提供高达 50 mA 的负载电流。

启用引脚 (ENB) 允许控制稳压器输出。该引脚的额定工作电压高达 40 V，因此可直接连接到汽车电池。

A4480 的诊断输出包括向微控制器发出故障警告的开漏“电源工作正常 (POK)”输出。

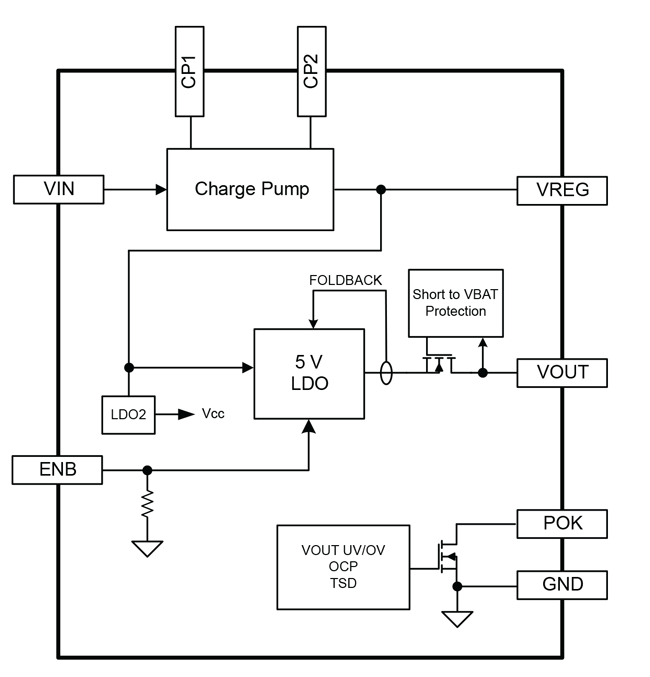

保护功能包括输入欠压锁定 (UVLO)、折返过流保护、输出欠压和过压保护 (UV/OVP) 和热关断 (TSD)。此外，还提供针对电池短路的输出保护。

A4480 器件采用 8 引脚 eSOIC 封装，并带外露隔热盘以增强散热。该封装无铅 (PB)，且采用 100% 雾锡电镀引脚框。

应用

  • 微控制器电源
  • 收发器（CAN、LIN 等）电源
  • 传感器
  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 3.5-28 V 宽工作范围，40V 负载突降额定值
  • 带折返短路和电池短路保护的线性稳压器输出
  • 升压功能，可在输入低时保持输出
  • 电源工作正常 (POK) 标记功能
  • 高压逻辑电平实现微处理器或点火控制输入 (ENB)
  • 每个引脚都具有引脚对引脚和引脚对地防短路功能
