A3921: 自動車用フル ブリッジ MOSFET ドライバ

Description

A3921 は、外部 N チャネル パワー MOSFET を使用するためのフル ブリッジ コントローラで、ブラシ DC モータなどの高出力誘導負荷のある自動車用途向けに特別に設計されています。

独自のチャージ ポンプ レギュレータには、バッテリ電圧を 7 V まで下げたフル (>10 V) ゲート ドライブ機能があり、これによって、A3921 は電圧を 5.5 V まで下げたゲート ドライブで動作できるようになります。ブートストラップ コンデンサを使用して、N チャネル MOSFET に必要な、上記のバッテリ電源電圧を供給します。ハイサイド ドライブ用の内部チャージ ポンプにより、DC (100% デューティ サイクル) 動作が可能です。

ダイオードまたは同期整流を使用することにより、フル ブリッジを高速または低速の減衰モードで駆動できます。低速の減衰モードでは、電流はハイサイド FET またはローサイド FET を介して整流できます。パワー FET は、抵抗で調整可能なデッド タイムにより、シュート スルーから保護されます。

組み込みの診断機能により、低電圧、温度過昇、および電力ブリッジ故障が表示され、パワー MOSFET をほとんどの短絡状態から保護するように設定できます。

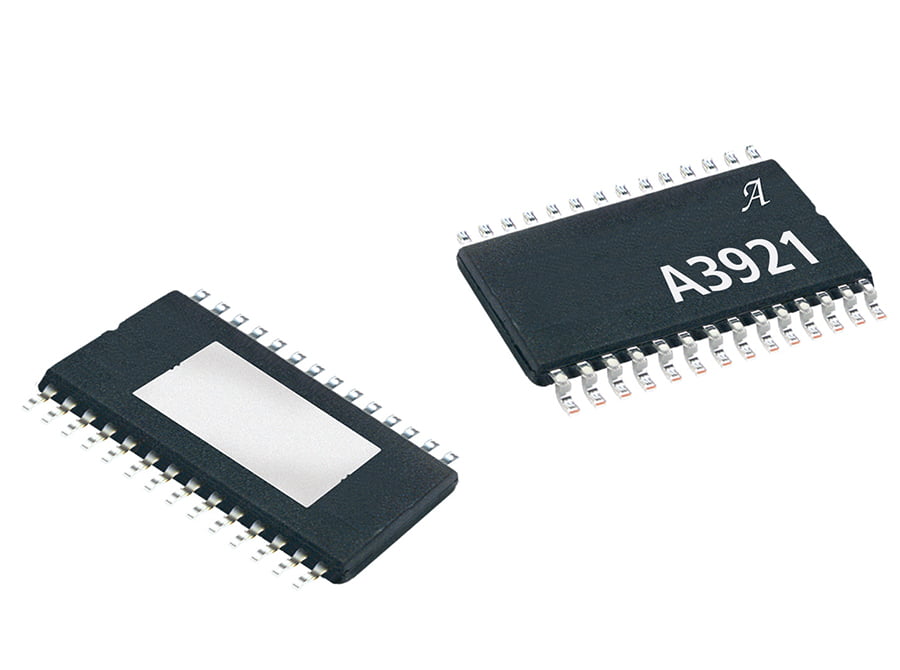

A3921 は、露出熱パッド付き 28 ピン TSSOP パワー パッケージで提供されています (末尾は LP)。このパッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

Top Features

  • N チャネル MOSFET フル ブリッジ用高電流ゲート ドライブ
  • ハイサイドまたはローサイドの PWM スイッチング
  • 低電源電圧動作用のチャージ ポンプ
  • 100% PWM 用のトップ オフ チャージ ポンプ
  • 調整可能なデッド タイムによるクロスコンダクション防止
  • 5.5 ~ 50 V の電源電圧範囲
  • 一体型 5 V レギュレータ
  • 診断出力
  • 低電流スリープ モード

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK3921KLP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A3921KLPTR-T 28-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
