A6211:定電流 3 アンペア PWM 調光可能な降圧レギュレータ LED ドライバ

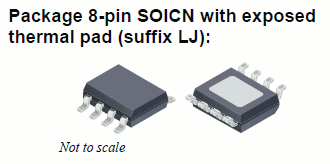

A6211 Package Image

A6211 データシート
Navigate

Description

Top Features

A6211 は、高出力 LED を駆動するための定電流出力を提供する単一 IC スイッチング レギュレータです。DC/DC ステップダウン (降圧) 変換用ハイサイド N チャネル DMOS スイッチが内蔵されています。サイクル単位で制御されたオンタイム手法を使用することによって、真の平均電流が出力されます。

出力電流は、外部電流センス抵抗によりユーザーが選択可能です。出力電圧は、単一ストリング内のさまざまな数の LED を駆動するために自動調整されます。これにより、システムの効率を最適にすることができます。

LED 調光は、有効ピンの直接ロジック入力パルス幅変調 (PWM) 信号により行われます。

A6211 は、放熱機能が強化された露出パッド付きの、コンパクトな 8 ピン SOIC 幅狭パッケージで提供されています (末尾は LJ)。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

  • 電源電圧 6 ~ 48 V
  • 真の平均出力電流制御
  • 3.0 A の動作温度範囲での最大出力
  • サイクル単位の電流制限
  • 内蔵 MOSFET スイッチ
  • 直接ロジック入力または電源電圧による調光
  • 内部制御ループ補正
  • 低電圧ロックアウト (UVLO) およびサーマル シャットダウン保護
  • 低電力シャットダウン (通常、1 μA)
  • 以下に対する堅牢な保護:
    • 隣接するピン間でのショート
    • ピン-GND 間でのショート
    • コンポーネントのオープン/ショート フォルト
× not found

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant 		Part Composition /
RoHS Data 		Comments Samples Check Stock
A6211GLJTR-T 8-lead SOIC -40°C to 105°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
APEK6211GLJ-01-T DEMO BOARD -40°C to 105°C No -- Contact your
local sales rep		 Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

パッケージ

Design Support Tools

代表的なアプリケーション回路

代表的な用途

設計と評価

ガーバー ファイルは参照用です。ユーザーは、特定のアプリケーションに対して PCB レイアウトおよびコンポーネントを最適化する必要があります。A6211 の評価ボードは、ご要望に応じてお送りします。最寄りの代理店までお問い合わせください。

Allegro MicroSystems、LLCは、参考のためにGerberファイルを提供しています。いかなる資料、情報、または説明も現状のまま提供され、いかなる保証もありません。ユーザーの特定の用途に合わせて、プリント回路基板（PCB）のレイアウトを最適化し、コンポーネントを選択するのはユーザーの責任です。
