A6260:高輝度 LED 電流レギュレータ

Description

A6260 は、高輝度 LED を駆動するために最大 350 mA を供給する、プログラム可能なリニア電流レギュレータです。4% まで正確な LED 電流は、単一の低電力センス抵抗により設定されます。安定した電流で LED を駆動することで、ライトの出力を可能な限り最大にしながら安全な動作を確保できます。自動車用途では、1 ~ 3 個の LED を 350 mA までの電流で駆動したときに最適な性能が得られます。

A6260 は、ドロップアウト電圧が低いため、電源電圧が 6 V 以上であれば、単一白色 LED をフル電流で安全に稼動させることができます。

有効入力によって PWM 調光が可能になり、低電流スリープ モードを有効にするために使用できます。PWM スイッチング時の電流の変更レートは EMI を減らすために制限されています。

過電流検出により、すべての LED 端子の短絡電源または短絡接地のときに、LED と A6260 が保護されます。

内蔵の温度モニタは、チップの温度がサーマル上限を超えた場合に、LED 駆動電流を減らすために使用することができます。

デバイスは、露出熱パッド付きの 8 ピン SOIC パッケージで提供されています (末尾は LJ)。パッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

Top Features

  • AEC Q-100 認定
  • 350 mA までの LED 駆動電流
  • 電源 6 ~ 40 V
  • 逆バッテリ防止
  • 低ドロップアウト電圧
  • LED ショートおよびサーマル保護
  • 10 µ最大シャットダウン電流
  • PWM 調光制御入力
  • 電流スルーレート制限

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A6260SLJ-T 8-lead SOIC -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6260SLJTR-T 8-lead SOIC -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6260KLJ-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6260KLJTR-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK6260KLJ-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

デバイスは、露出熱パッド付きの 8 ピン SOIC パッケージで提供されています (末尾は LJ)。パッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

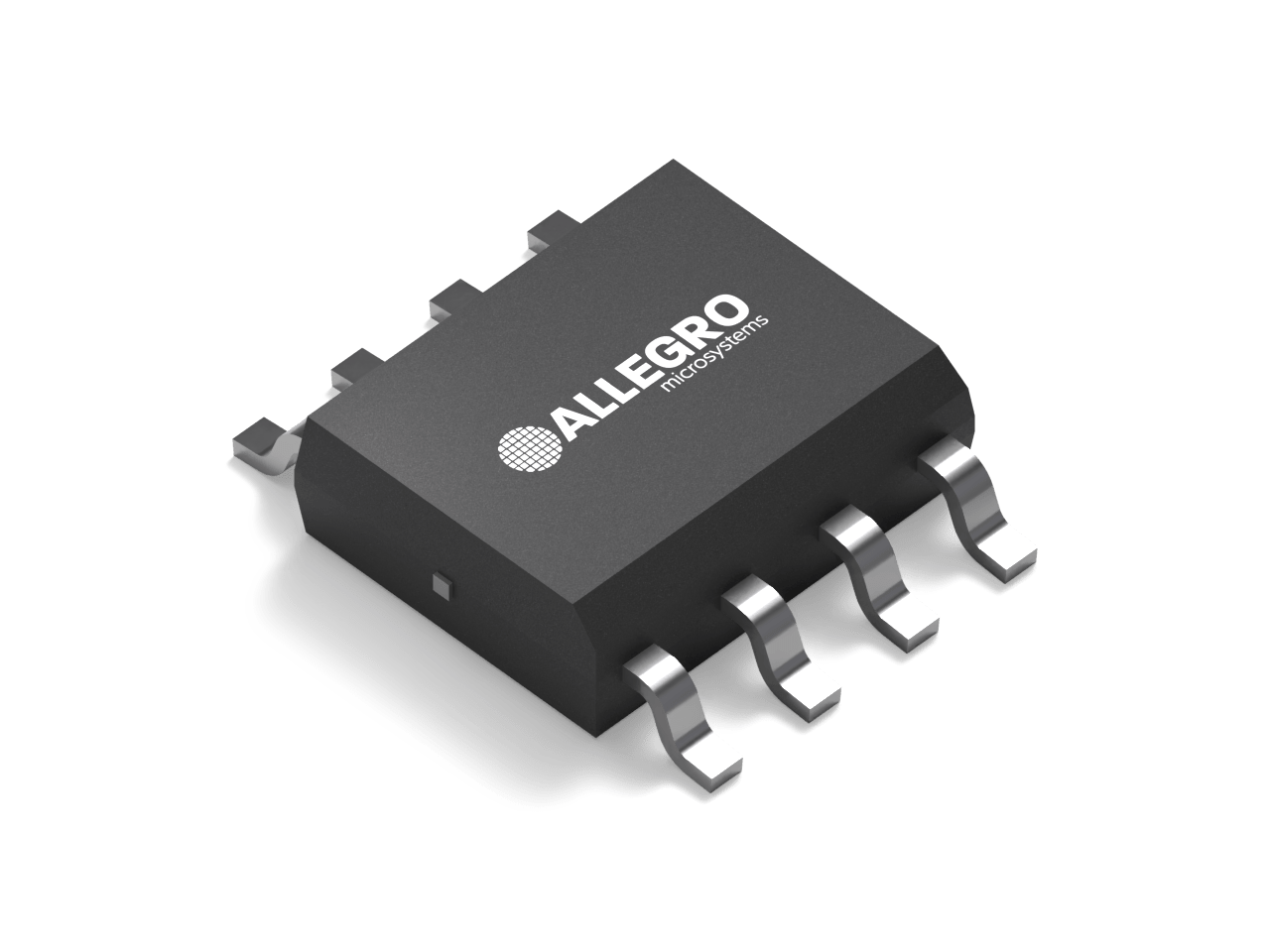

露出パッド 8 ピン付き LJ SOIC
