ACS722: 絶縁型 高精度電流センサーIC

ACS722KMA/ACS723KMA Product Image

Description

Top Features

ACS722は工業や商業、通信システムの高精度AC/DC電流検知ソリューションを経済的に実現します。この小型パッケージは省スペースが要求されるアプリケーションに適切で、またボード面積を減らしコスト低減に寄与します。代表的な用途として、モーターコントロール、電流負荷検知およびマネジメント、スイッチング電源、過電流検知があげられます。

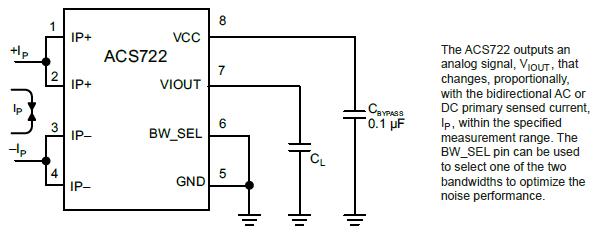

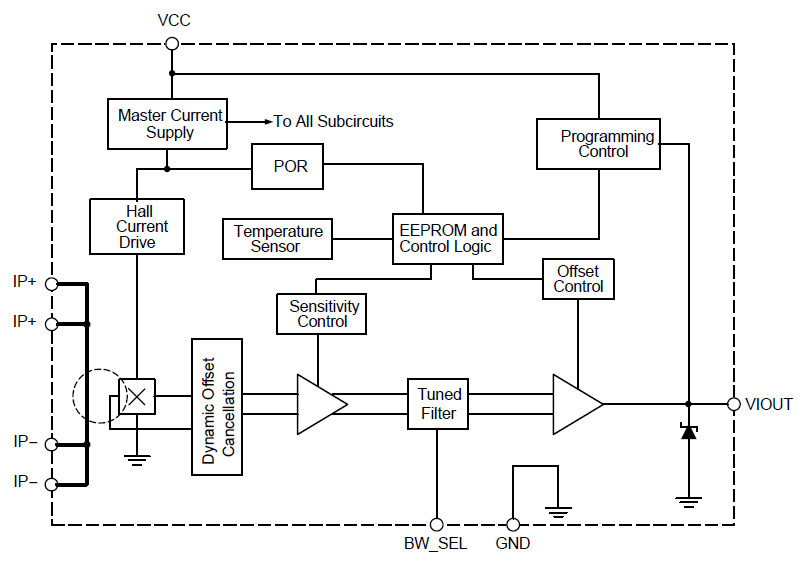

本デバイスはチップ表面近傍を通る銅製伝導ラインと高精度、低オフセットのリニアホールセンサー回路からなります。電流は銅製伝導ラインを流れ、そこで生ずる磁界をホールセンサー回路が電流量に応じた電圧として出力します。発生した磁界とホール素子回路は近接しており、効率的に変換されます。低オフセットかつチョッパースタビライズされたBiCMOSホールICが電流に比例した高精度電圧出力を提供します。さらにアレグロ特許のデジタル温度補償機能が全保証温度領域において高精度なパフォーマンスを実現します。出力極性は1,2ピンから3,4ピンへ向かう電流に対して正の極性を持ちます。この銅製伝導ラインの内部抵抗は0.65mΩであり、低損失です。

この銅製伝導ラインはセンサー側回路(5ピンから8ピン)側と電気的に絶縁されています。そのため、ハイサイド電流検知を行う際にもアンプや絶縁のためのコストが不要です。

ACS722は小型かつ薄型のSOIC8ピンパッケージで提供されます。リードフレームは100%スズメッキ製で、鉛フリー実装に適応します。IC自体は鉛フリーですが、パッケージ内のフリップチップ実装部に鉛入り高温ハンダを使用しているためRoHS対応除外製品です。全てキャリブレーションされた状態で出荷されます。

  • 特許のデジタル温度補償回路は、電流入力のみのオープンループ回路で帰還回路並みの精度を実現
  • UL60950-1(ed.2)準拠
    • 絶縁耐圧
      • ACS722LLC: 2.4 kVrms
      • ACS722KMA: 4.8 kVrms
    • 基本動作絶縁耐圧
      • ACS722LLC: 420 Vpk or VDC / 297 Vrms
      • ACS722KMA: 1550 Vpk / 1097 Vrms 又は VDC
    • 補強された実用耐圧
      • ACS722KMA: 800 Vpk / 565 Vrms 又は VDC
  • 高性能アンプとフィルター回路により帯域が改善された業界随一のノイズ性能
  • 80kHzの広帯域、20kHzの低ノイズをピン設定で選択可能
  • 低損失かつ高い突入電流に耐える0.65Ωの電流伝導ライン
  • パッケージ:

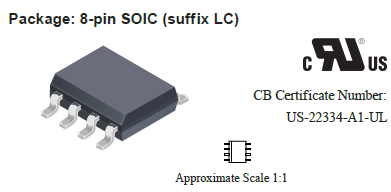

    • ACS722LLC: 省スペースが要求される用途に適する小型かつ薄型のSOIC8ピンパッケージ

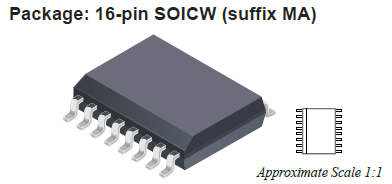

    • ACS722KMA: 幅広なパッケージにより、高絶縁の用途に適したSOIC16ピン パッケージ
  • ACS722LLC: 電流導通部とチップ間の容量結合を仮想的に排除する内部絶縁構造により、高速変動時の出力ノイズを著しく低減
  • 単電源3~3.6V
  • AC/DC電流に比例した電圧出力
  • 出荷時のプログラムによる高精度な感度と低オフセット
  • チョッパースタビライゼーションによる非常に安定した出力
  • 残留磁化はほぼゼロ
  • 電源電圧に比例したレシオメトリックな出力

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK722KMA-10AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK722KMA-20AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK722KMA-40AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK722LLC-05AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK722LLC-10AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK722LLC-20AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK722LLC-40AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ACS722KMATR-10AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722KMATR-20AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722KMATR-40AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722LLCTR-40AU-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722LLCTR-05AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722LLCTR-10AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722LLCTR-10AU-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722LLCTR-20AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722LLCTR-20AU-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS722LLCTR-40AB-T 8-lead SOIC -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
