A3950: DMOS 全桥式电动机驱动器

A3950 数据手册
Navigate

Description

为直流电动机的 PWM（脉宽调制）控制设计而成，A3950 能够承受峰值输出电流达±2.8 安培，并使电压达到 36 伏特。

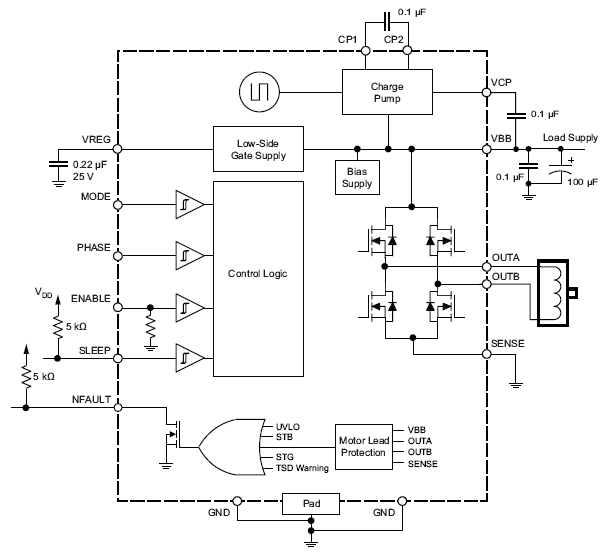

“相位”与“启用”输入端用来控制外部应用 PWM 控制信号的直流电动机的速度与方向。内部同步整流控制电路用来降低脉宽调制 (PWM) 操作时的功率消耗。

内部电路保护包括因滞后、VBB 及 VCP 欠压监视及交叉电流保护引起的电动机引脚电源短路/接地短路与过热关机。

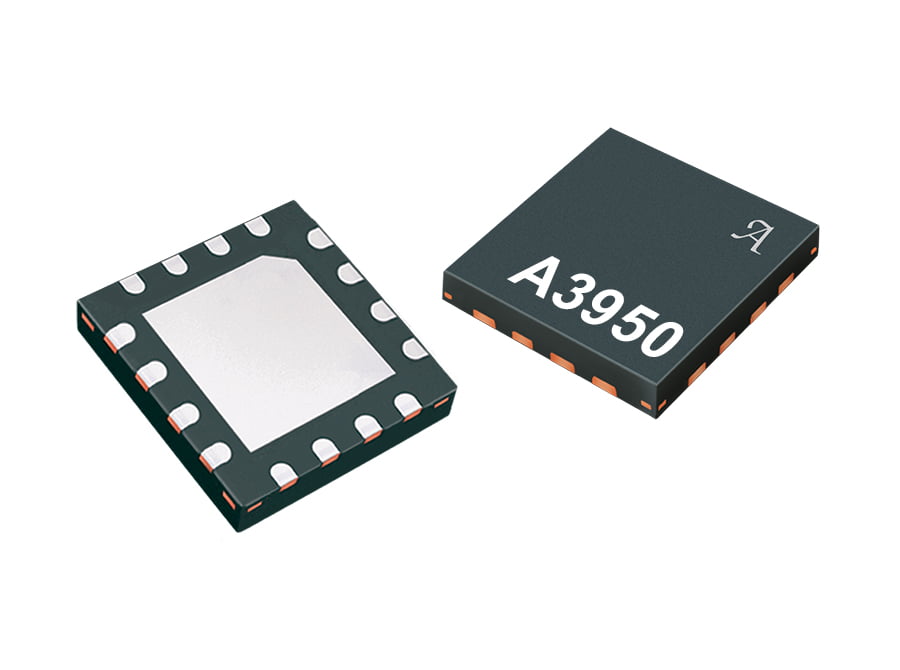

A3950 采用外形较薄（<1.2 毫米总高度）、16 引脚封装 TSSOP (LP) 及非常薄的（0.75 毫米标称高度）QFN/MLP 封装。两种封装具有外露焊盘，以提高散热功能，且均是无铅产品，引脚框采用 100% 雾锡电镀。

Top Features

  • 低 RDS(on) 输出
  • 过电流保护
  • 电动机引脚接地短路保护
  • 接地短路保护
  • 睡眠功能
  • 同步整流
  • 诊断输出
  • 内部欠压锁定 (UVLO)
  • 交叉电流保护



× not found

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant 		Part Composition /
RoHS Data 		Comments Samples Check Stock
A3950SEUTR-T 16-lead QFN/MLP -20°C to 85°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock
A3950SLPTR-T 16-lead TSSOP -20°C to 85°C Yes View Data Contact your
local sales rep		 Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用，包括但不限于生命支持装置或系统。

Packaging

A3950 采用外形较薄（<1.2 毫米总高度）、16 引脚封装 TSSOP (LP) 及非常薄的（0.75 毫米标称高度）QFN/MLP 封装。两种封装具有外露焊盘，以提高散热功能，且均是无铅产品，引脚框采用 100% 雾锡电镀。

LP TSSOP 16 pinEU QFN/MLP 16 pin with exposed pad
