A4982: 带转换器和过流保护的 DMOS 微步驱动器

产品图像

Description

Top Features

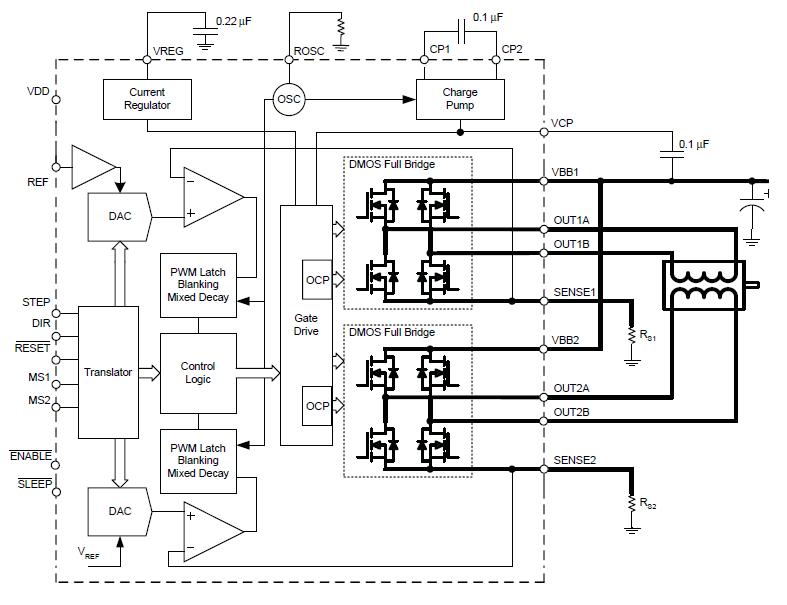

A4982 是一款完全的微步电动机驱动器,带有内置转换器,易于操作。该产品可在完整、1/2、1/4 及 1/16 步进模式时操作双极步进电动机,输出驱动性能为 35 V 及 ±2 A。A4982 包括一个固定停机时间电流稳压器,该稳压器可在慢或混合衰减模式下操作。

ET 封装在关键输出、感应及电源管脚间添加无连接管脚,满足客户对无烟无火 (NSNF) 设计的要求。因此,即使管脚与邻近管脚间发生短路,该器件也不会冒烟或着火。此外,即使任何管脚与接地短路或开路,该器件也不会冒烟或着火。

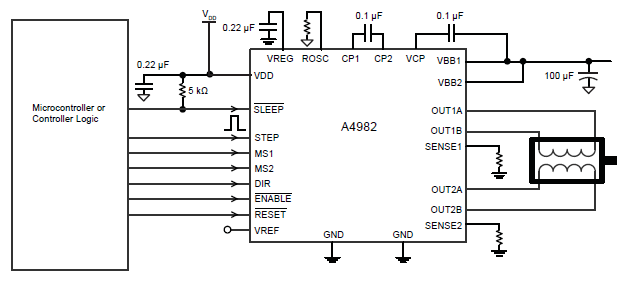

转换器是 A4982 易于实施的关键。只要在“步进”输入中输入一个脉冲,即可驱动电动机产生微步。无须进行相位顺序表、高频率控制行或复杂的界面编程。A4982 界面非常适合复杂的微处理器不可用或过载的应用。

在微步运行时,A4982 内的斩波控制可自动选择电流衰减模式(慢或混合)。在混合衰减模式下,该器件初始设置为在部分固定停机时间内快速衰减,然后在余下的停机时间慢速衰减。混合衰减电流控制方案能减少可听到的电动机噪音、增加步进精确度并减少功耗。

提供内部同步整流控制电路,以改善脉宽调制 (PWM) 操作时的功率消耗。内部电路保护包括:带滞后的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的通电排序。

A4982 采用两款表面安装封装: ET — 5 mm × 5 mm, 0.90 mm 标称整体封装高度 QFN 封装,以及 LP 封装— 24 针 TSSOP。两种封装具有外露焊盘,以提高散热功能,且均是无铅产品(后缀:–T),引脚框采用 100% 雾锡电镀。

  • 低 RDS(开) 输出
  • 自动电流衰减模式检测/选择
  • 混合与慢电流衰减模式
  • 对低功率耗散同步整流
  • 内部 UVLO
  • 交叉电流保护
  • 3.3 及 5 V 兼容逻辑电源
  • 超薄 QFN 和 TSSOP 封装
  • 过热关机电路
  • 接地短路保护
  • 加载短路保护
  • 低电流休眠模式, <10 µA
  • 符合无烟无火(NSNF) 规范 (ET 封装)
