A4988: 带转换器和过流保护的 DMOS 微步驱动器

产品图像

Description

Top Features

A4988 是一款完全的微步电动机驱动器,带有内置转换器,易于操作。该产品可在全、半、1/4、1/8 及 1/16 步进模式时操作双极步进电动机,输出驱动性能可达 35 V 及 ±2  A。A4988 包括一个固定关断时间电流稳压器,该稳压器可在慢或混合衰减模式下工作。

转换器是 A4988 易于实施的关键。只要在“步进”输入中输入一个脉冲,即可驱动电动机产生微步。无须进行相位顺序表、高频率控制行或复杂的界面编程。A4988 界面非常适合复杂的微处理器不可用或过载的应用。

在微步运行时,A4988 内的斩波控制可自动选择电流衰减模式(慢或混合)。在混合衰减模式下,该器件初始设置为在部分固定停机时间内快速衰减,然后在余下的停机时间慢速衰减。混合衰减电流控制方案能减少可听到的电动机噪音、增加步进精确度并减少功耗。

提供内部同步整流控制电路,以改善脉宽调制 (PWM) 操作时的功率消耗。内部电路保护包括:带滞后的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的通电排序。

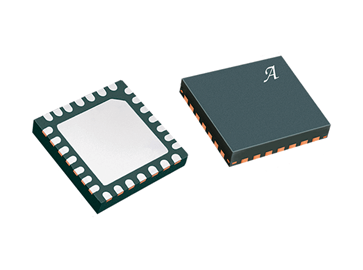

A4988 采用表面安装 QFN 封装 (ET),尺寸为 5 mm × 5 mm, 标称整体封装高度为 0.90 mm ,并带有外露散热板以增强散热功能。该封装为无铅封装(后缀 –T),采用 100% 雾锡电镀引脚框。

  • 低 RDS(开) 输出
  • 自动电流衰减模式检测/选择
  • 混合与慢电流衰减模式
  • 对低功率耗散同步整流
  • 内部 UVLO
  • 交叉电流保护
  • 3.3 及 5 V 兼容逻辑电源
  • 过热关机电路
  • 接地短路保护
  • 加载短路保护
  • 五个可选的步进模式:全、 1/2、1/4、1/8 及 1/16



Part Number Specifications and Availability

Documentation and Resources

Documentation

Third Party Design Tools

Filter Document Type:
All Types
All Types Guide
Documents Found: 32
Document Type Document Name
Guide
A4988 Evaluation Board User Guide

Mikroe Demoboards


PWR Meter 3 Demo Board

Stepper 2 click is a complete solution for driving bipolar stepper motors with full/half and micro-steps. It features the A4988 IC from Allegro Microsystems with DMOS low RDSON drivers on its outputs, which ensure high efficiency and reliable operation of the internal H-Bridges.


Buy Now




Sparkfun Big Easy Driver for A4988


Big Easy Driver for A4988

The Big Easy Driver is a stepper motor driver board designed for bi-polar stepper motors, capable of delivering up to 2A per phase. It is a chopper microstepping driver that defaults to a 16-step microstepping mode. The board can handle a maximum motor drive voltage of around 30V and includes on-board 5V/3.3V regulation, requiring only a single power supply.
