A8518:宽输入电压范围高效率容错 LED 驱动器

Description

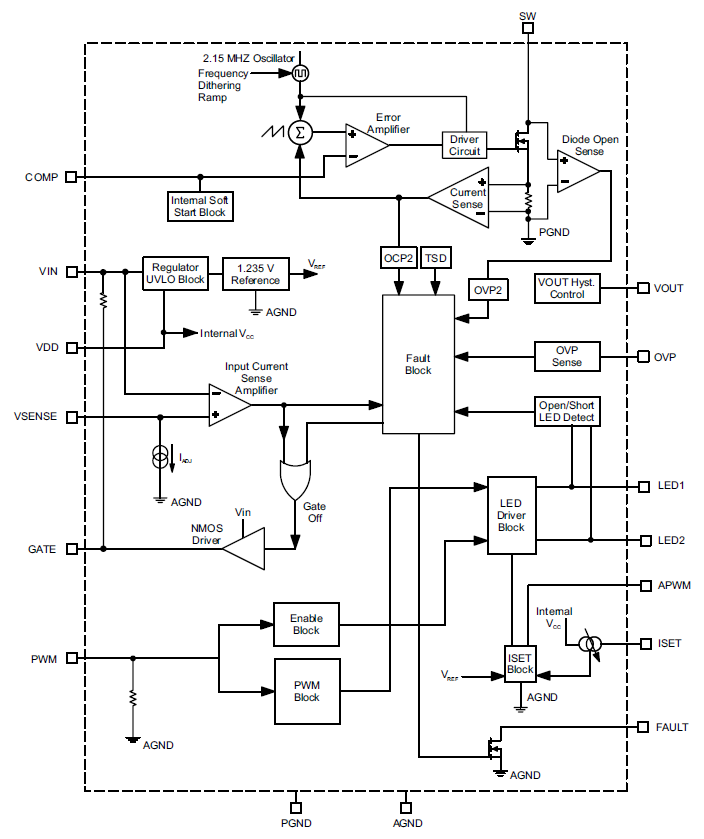

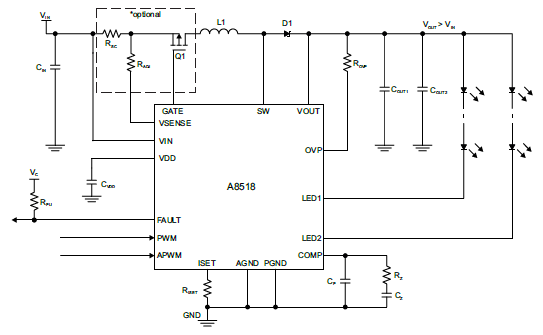

A8518 是一款用于小尺寸 LCD 背光的多输出 LED 驱动器。它整合了电流模式升压转换器与内部电源开关和两个电流吸收器。升压转换器可驱动多达 22  个白光 LED、每串 11  个 LED(每串电流为 200 mA)。LED 电流吸收器可并联,以达到更高的 LED 电流,最高可达 400 mA。A8518 可在 4.5 V 到 40 V 的单一电源下运行,使该部件可承受汽车系统中出现的负载突降情况。

A8518 可通过数字 (PWM) 信号控制 LED 的亮度。通过在 100 Hz 的情况下进行 PWM 调光,可以实现 10,000:1 的 LED 亮度对比率。如果将 PWM 与模拟调光结合在一起使用,有可能实现 100,000:1 的更高比率。

如果需要,在出现故障时,A8518 可以驱动外部 P 通道 MOSFETP-FET 断开系统的输入电源。A8518 提供的保护包括输出短路和过压保护、二级管开路或短路保护、LED 引脚开路或短路保护以及过热保护。逐周期电流限制可防止内部升压开关出现高电流过载。

A8518 具有固定的升压开关频率,即 2.15 MHz。高开关频率允许该转换器在 AM 无线电波段以上运行。

Top Features

  • 符合汽车行业 AEC-Q100 标准
  • 适用于升压转换器的完全整合型 42 V MOSFET
  • 完全整合的 LED 电流吸收器
  • 可承受 40 VIN 的浪涌输入,以应对负载突降情况
  • 可在降至 3.9 VIN(最高)的电压下运行以便进行怠速停止
  • 可驱动两串 LED
  • 最大输出电压为 40 V
    • 多达 11 个白光 LED 串连在一起
  • 每串的驱动电流为 200 mA
  • 固定的 2.15 MHz 升压开关频率
  • 抖动升压开关频率以降低 EMI
  • 非常高的 LED 亮度对比率
    • 仅使用 PWM 调光时为 10,000:1
    • 将 PWM 和模拟调光结合在一起使用时为 100,000:1
  • 在 PWM 占空比最低的情况下具有出色的输入电压瞬态响应性能
  • 适用于可选 P 通道 MOSFET 输入断开开关的门驱动器
  • LED 电流精度为 0.7%
  • LED 串电流匹配精度为 0.8%
  • 提供以下保护:
    • 升压开关、电感器或输出电容器短路保护
    • ISET 电阻器短路保护
    • LED 引脚和 LED 串开路或短路保护
    • 升压二极管开路保护
    • 过热保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK8518KLP-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A8518KLPTR-T 16-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A8518KLPTR-T-1 16-lead TSSOP -40°C to 125°C Yes View Data Contact factory Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

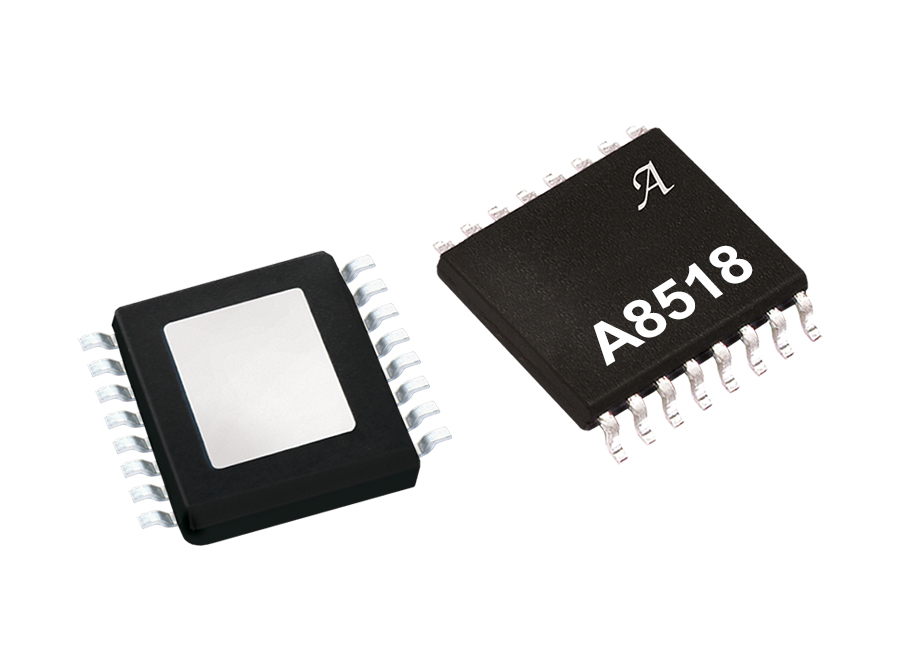

Packaging

封装
