A1304:采用小型超薄表面安装封装且带模拟输出的线性霍尔效应传感器 IC

Description

线性霍尔效应传感器的新应用要求中等精确度和更小的封装尺寸。Allegro A1304 线性霍尔效应传感器 IC 专为满足上述两种要求而设计。这款温度稳定型器件采用小型表面安装封装 (SOT23-W)。

成比例的线性霍尔效应传感器能提供与施加的磁场成比例的电压输出,并拥有大约相当于 50% 电源电压的静态输出电压。

每个 BiCMOS 单片电路都集成了霍尔元件、偏移和灵敏度修正电路(以修正霍尔元件变化)、小型信号高增益放大器和专有动态偏移取消技术。

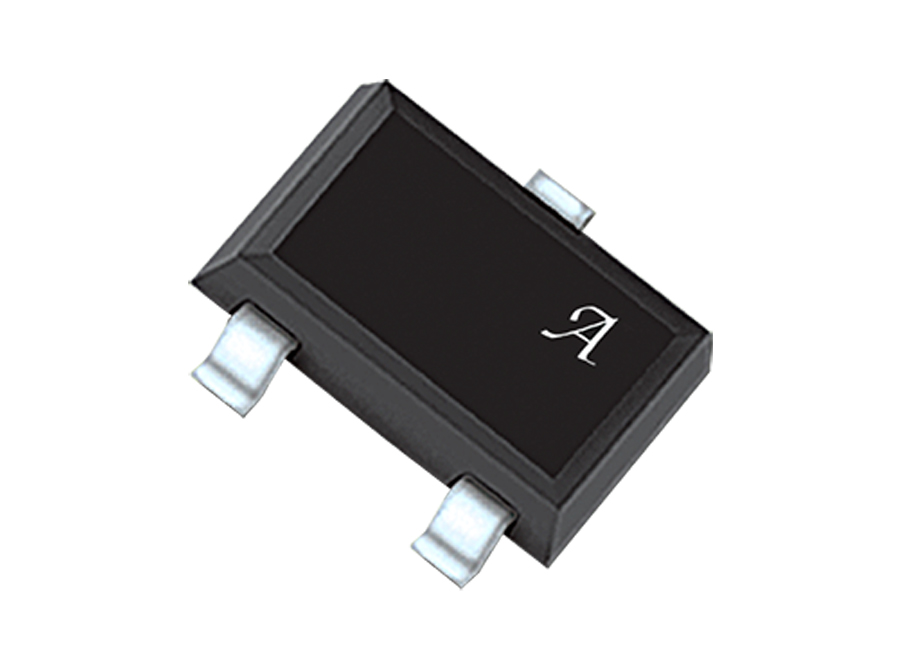

A1304 传感器 IC 采用 3 引脚表面安装 SOT-23W 式封装(LH 后缀)。该封装为无铅封装,采用 100% 雾锡电镀引脚框。

Top Features

  • 3.3 V 电源电压
  • Allegro 厂方编程偏移及灵敏度
  • 小型封装
  • 高带宽、低噪音模拟输出
  • 高速斩波方案,可最大限度减少工作温度范围内的 QVO 漂移
  • 温度稳定型静态电压输出及灵敏度
  • 温度循环后可实现精确的恢复
  • 超宽的环境温度范围:–40°℃ 至 85°℃
  • 抗机械应力

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1304ELHLX-05-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1304ELHLX-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

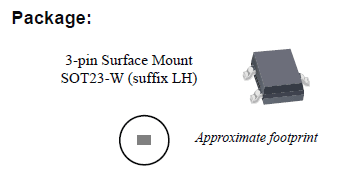

Packaging

封装
