A3213 和 A3214: 微功率、超灵敏霍尔效应开关

Description

A3213 和 A3214 集成电路是带有锁存数字输出的超灵敏、不受磁极约束的霍尔效应开关。它们尤其适用于电池供电型、手持型设备的操作,例如移动和无绳电话、传呼机以及掌上型电脑。2.4 至 5.5 V工作电压范围和独特的时钟方法,能将平均操作功率要求降低到 825 µW(对于 A3213)和 14 µW(对于 A3214)以下(在 2.75 V时)!A3213 和 A3214 除工作循环和平均工作电流以外,其他特征均相同。

与其他霍尔效应开关不同的是,只要北极或南极的磁场强度足够大,就能打开输出;没有磁场的时候,输出就会停止。不受磁极影响和最低的功率要求,允许这些器件轻松取换簧片开关,具有更高的可靠性并便于制造,从而降低对信号条件的要求。

稳定斩波(动态偏移取消)提升了稳定性,可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。

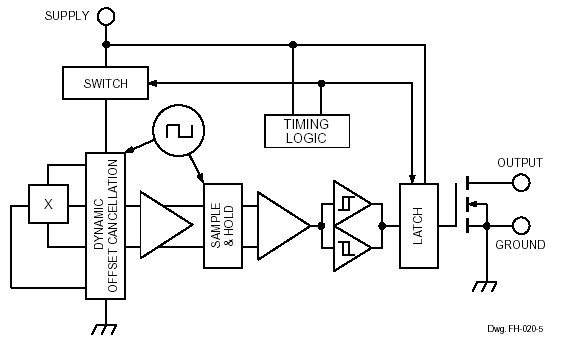

这些器件将霍尔发电机、小型信号放大器、稳定斩波特性、锁存和 MOSFET 输出集中在单硅片上。先进的 BiCMOS 工艺用于利用低电压和低功率请求、元件匹配、极低的输入偏差错误和小型元件几何尺寸的优势。

范围 "E" 的器件的额定工作温度为 -40°C 到 85°C,而范围 "L" 的器件的额定工作温度为 -40°C 到 150°C。两种封装型号都能为大多数应用提供磁性优化的封装。‘LH’是一种微型低厚度表面安装型封装,'UA'则是用于过孔安装的三引脚 SIP。对于 A3213,还可提供微型无铅 DFN/MLP 封装'EL'。所有封装均为无铅版本(后缀,–T),引脚框采用 100% 雾锡电镀。

Top Features

  • 符合 AEC-Q100 标准
  • 微功率操作
  • 使用南极北极操作
  • 在 2.4 至 5.5 V 电池电压工作
  • 稳定斩波
    • 超卓的温度稳定性
    • 极低的开关点漂移
    • 对物理应力不敏感
  • 高度静电放电保护
  • 固态可靠性
  • 小尺寸
  • 不受磁极影响,可轻松制造

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A3213ELHLT-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3213ELHLX-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3213EUA-T 3-lead SIP -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3213LLHLT-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3213LLHLX-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3213LUA-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3214ELHLT-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3214ELHLX-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3214EUA-T 3-lead SIP -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3214LLHLT-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3214LLHLX-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A3214LUA-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

范围 "E" 的器件的额定工作温度为 -40°C 到 85°C,而范围 "L" 的器件的额定工作温度为 -40°C 到 150°C。两种封装型号都能为大多数应用提供磁性优化的封装。‘LH’是一种微型低厚度表面安装型封装,'UA'则是用于过孔安装的三引脚 SIP。对于 A3213,还可提供微型无铅 DFN/MLP 封装'EL'。所有封装均为无铅版本(后缀,–T),引脚框采用 100% 雾锡电镀。
