ATS693LSG: 3線式、スピードおよび方向出力付き耐振センサーIC

Description

ATS693LSG は、最適化済みホール効果センサー IC とレアアース ペレットを組み合わせることで、方向検出、真のゼロ速度、およびデジタル ギア トゥースを感知するユーザー フレンドリーなソリューションを提供します。この小型パッケージは、簡単に組み立てることができ、さまざまなギア トゥース センサー アプリケーションと共に使用できます。

この IC には、自動車のトランスミッション アプリケーションの特殊な動作要件のための特許取得済みのアルゴリズムが採用されています。ターゲットの速度および方向は、可変パルス幅出力プロトコルを 通じてやり取りされます。ATS693 は特に振動への対応に優れており、最大エア ギャップの機能を損なったり、間違った方向情報を生成したりすることはありません。このデバイスは、エンジンのクランキングによって発生した高角振動でさえ完全に防止します。高度な振動検出アルゴリズムによって、振動ではなく、真のターゲット回転の最初のトゥースでセンサー IC が系統的に較正されるため、実行モードでは常に正確な信号が得られます。

高度な信号処理アルゴリズムと革新的アルゴリズムを採用した ATS693 は、多岐にわたる速度および方向感知ニーズに対応する理想的なソリューションです。

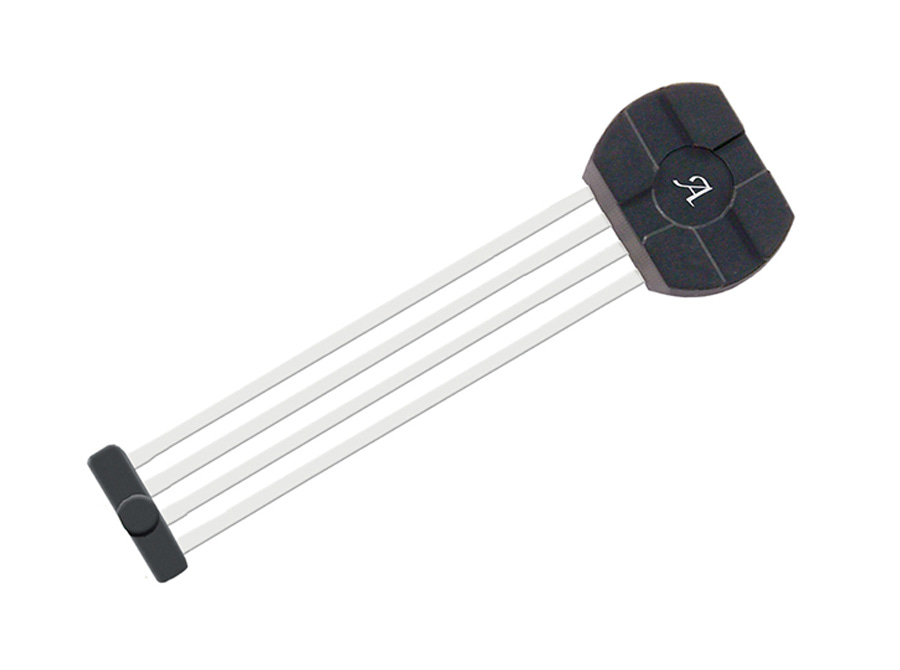

このデバイスは鉛フリーの 4 ピン SIP パッケージで利用でき、リードフレームは 100% 曇り錫でめっき加工されています。

Top Features

  • 3 線式パルス幅出力プロトコル
  • ターゲット プロフィールを示すデジタル出力
  • ターゲットのスピードおよび方向情報
  • 振動耐性
    • 小振幅振動向けの小信号ロックアウト
    • 大振幅振動向けの独自の振動検出アルゴリズム
  • エア ギャップの影響を受けないスイッチポイント
  • 大きな動作エア ギャップの機能
  • 低電圧ロックアウト
  • 真のゼロ速度運転
  • 広範な動作電圧範囲
  • 信頼性を高めるシングル チップ感知 IC
  • 走査パスと IDDQ 測定を使用した堅牢なテスト カバレッジ機能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ATS693LSGTN-RSNYPH-T 4-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
