A4956:全桥式 PWM 门驱动器

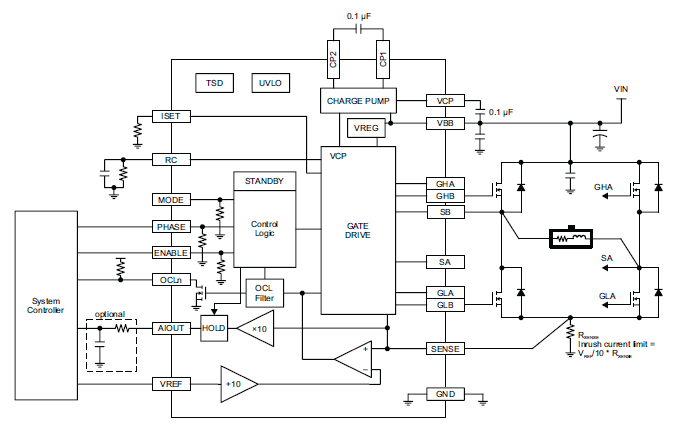

Description

A4956 设计用于直流电动机的脉宽调制 (PWM) 控制,可以以 50 V 电压运行,并为所有 n 通道外部 MOSFET 桥提供门驱动器。

该产品可提供输入端子,通过外部施加的 PWM 控制信号控制直流电动机的速度与方向。采用内部同步整流控制电路降低脉宽调制 (PWM) 操作时的功率消耗。

内部电流保护包括 VDS 保护、滞后过热关机、VBB 欠压监视及交叉电流保护。

A4956 器件采用低厚度 4x4 mm 20 触点 QFN 封装(后缀“ES”)以及 20 引脚 eTSSOP (后缀“LP”),均带有外露隔热盘。

Top Features

  • 供相位/激活/模式控制逻辑
  • 过流指示
  • 可调节关断时间和消隐时间
  • 可调电流限制
  • 可调门驱动器
  • 同步整流
  • 内部 UVLO
  • 交叉电流保护
  • MOSFET VDS 保护
  • 电压输出与负载电流成比例
  • 外部 PWM 衰减模式选择
  • A4956K 符合 AEC-Q100 Grade 1 标准
  • 商用温度等级 (A4956G:–40°C 至 105°C)
  • 汽车温度等级 (A4956K:–40°C 至 125°C)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK4956ES-01-T DEMO BOARD -40°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A4956GESTR-T 20-lead QFN -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A4956GLPTR-T 20-lead TSSOP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A4956KLPTR-T 20-lead TSSOP -40°C to 125°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock
APEK4956LP-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
