A5990:四路 DMOS 全桥式 PWM 电机驱动器

Description

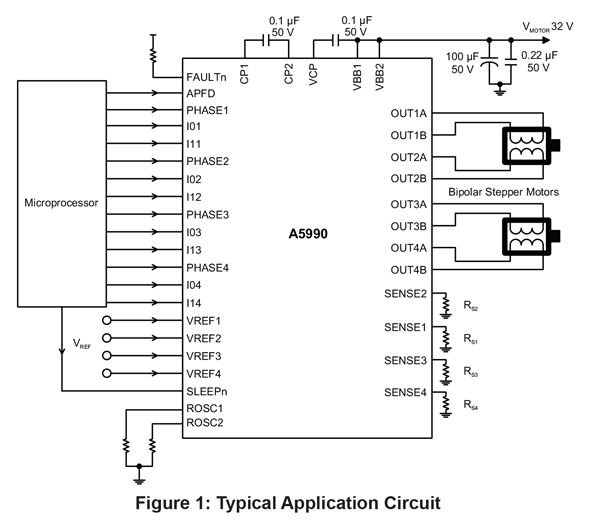

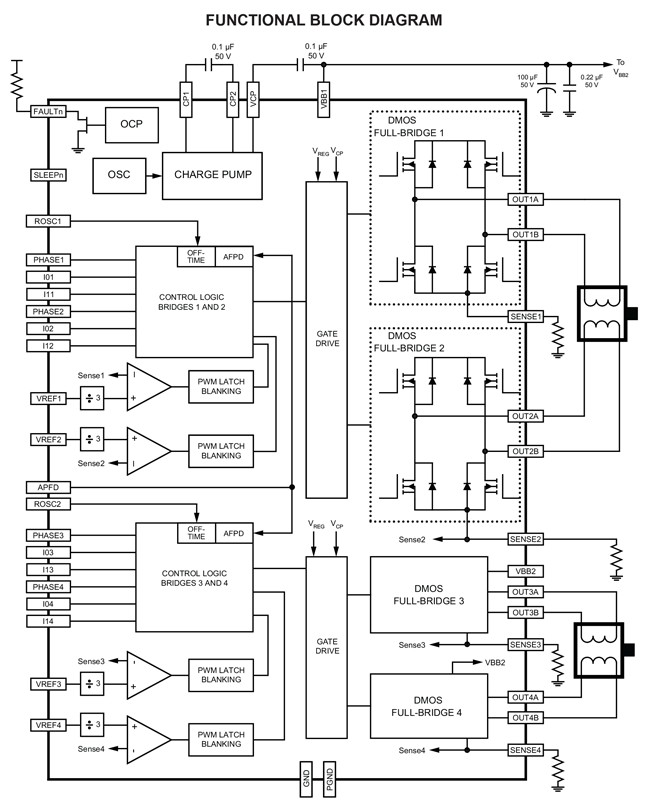

A5990 是一种四路 DMOS 全桥式驱动器 IC,最多可以驱动两台步进电机或四台直流机每个全桥输出的额定值为 1.6 A 和 40 V。A5990 包括固定停机时间脉宽调制 (PWM) 电流稳压器和 2 位非线性 DAC (数字-模拟转换器),DAC 可以以全步进、半步进、四分之一或八分之一步进模式控制步进电机,并可以以向前、反转和滑行模式控制直流电机。A5990 PWM 电流调节器具有外部可调节关断时间,可根据电源电压和电机参数调整电流控制(每个桥对可独立调节)。A5990 还具有自适应百分比快速衰减 (APFD) 选项,可自动连续调节关断时间的快速衰减部分,可以在很多应用中提供更高的步进精度、较低电流纹波,并降低功耗。此外,还可以设置 A5990 PWM 以使用 A5988 和 A5989 的上 Allegro™ 专利混合衰减模式,与固定衰减模式相比,这可以减少可闻电机噪音、增加步进精确度并减少功率耗散。

提供的内部同步整流控制电路可以改善 PWM 操作过程中的功耗。

保护功能包括滞后过热关机、欠电压锁定 (UVLO) 及交叉电流保护。不需要特别的加电排序。

A5990 采用 EV 封装,即 6 mm × 6 mm 的 40 引脚 QFN 封装,其标准整体封装高度为 0.90 mm。该封装为无铅封装,采用 100% 雾锡电镀引脚框。

Top Features

  • 40 V 输出率
  • 四路全桥式
  • 双路步进电机驱动器
  • 高电流输出
  • 自适应快速衰减选项
  • 可调节关断时间
  • 兼容 3.3 和 5 V 逻辑电源
  • 同步整流
  • 内部欠压锁定 (UVLO)
  • 热关机电路
  • 交叉电流保护
  • 过电流保护
  • 低功率休眠模式
  • 扁平型 QFN 封装

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A5990GEVSR-T 40-lead QFN/MLP -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A5990 封装
