A5995: DMOS 双路全桥式 PWM 电动机驱动器

Description

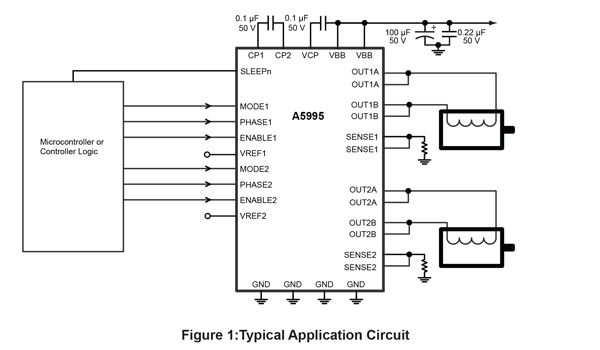

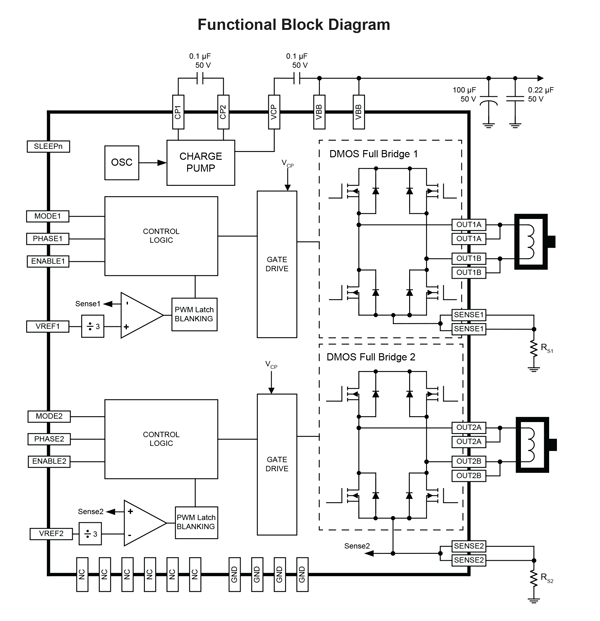

A5995 设计在高达 40 V 电压条件下工作,同时驱动工作电流高达 3.2 A 的直流电动机。A5989 包括用于电流控制的固定关断脉冲宽度调制 (PWM) 稳压器。直流电动机通过标准 PHASE 和 ENABLE 信号控制。快或慢电流衰减通过 MODE 针脚控制。

提供的内部同步整流控制电路可以改善 PWM 操作过程中的功耗。

保护功能包括滞后过热关机、欠电压锁定 (UVLO)、交叉电流和短路保护。无需特别的加电排序。

A5995 采用无铅 6 mm × 6 mm × 0.9 mm 36 管脚 QFN 封装,并带外露电源板以增强散热。该封装为无铅封装,采用 100% 雾锡电镀引脚框。

Top Features

  • 40 V 输出率
  • 两个 3.2 A 直流电动机驱动器
  • 同步整流
  • 内部欠压锁定 (UVLO)
  • 热关机电路
  • 交叉电流保护
  • 超薄型 QFN 封装
  • 过电流保护
  • 低功率休眠模式
  • 兼容 3.3 和 5 V 逻辑电源

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A5995GEVSR-T 36-lead QFN -40°C to 105°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK5995GEV-01-T DEMO BOARD -40°C to 105°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A5995 封装
