Top Features
- 利用专利集成数字温度补偿电路，您可以在开环传感器中获得近似闭环的温度测量精确度。
- UL60950-1 (ed. 2) 认证
- 介电强度电压
- ACS723LLC：2.4 kVrms
- ACS723KMA：4.8 kVrms
- 基本隔离工作电压
- ACS723LLC：420 Vpk 或 VDC / 297 Vrms
- ACS723KMA：1550 Vpk / 1097 Vrms 或 VDC
- 增强隔离工作电压
- ACS723KMA：800 Vpk / 565 Vrms 或 VDC
- 介电强度电压
- 凭借专有放大器和过滤器设计技术，该器件具有业界领先的噪声性能，并且带宽也显著改善
- 引脚可选带宽：80 kHz（高带宽应用）或 20 kHz （低噪声性能）。
- 一次导体，功率损失低，耐冲击电流容量大。
- ACS723LLC：0.65 mΩ
- ACS723KMA：0.85 mΩ
- 封装：
- ACS723LLC：小型扁平 SOIC8 封装适合空间狭小应用

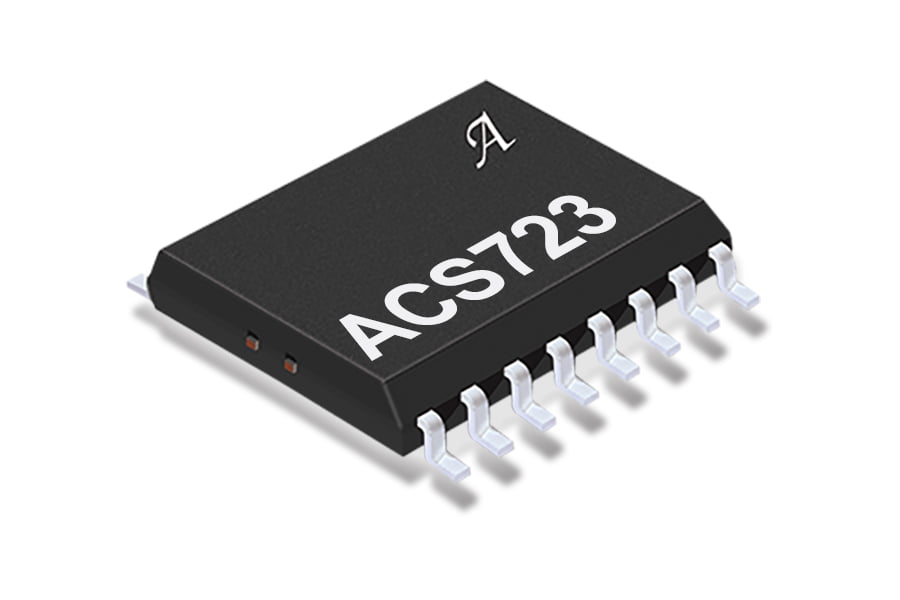

- ACS723KMA：扁平 SOIC16 宽体封装，适合空间狭小的高隔离电压应用
- ACS723LLC：集成屏蔽实际上消除了从电流导体至晶片的电容耦合，显著抑制了高 dv/dt 瞬变导致的输出噪声
- 4.5 至 5.5 伏特，单电源操作
- 与交直流电流成正比的输出电压
- 出厂时校准灵敏度和静态输出电压实现更高精确度
- 稳定斩波实现极度稳定的静态输出电压
- 近零的磁滞
- 电源电压的成比例输出
