ACS70310:最高精度的可编程线性霍尔 IC,具有反向电池保护和 240 kHz 带宽输出,适用于基于铁芯的电流检测

Description

Top Features

ACS70310 是 Allegro 所有铁芯型电流检测产品中精度最高的的电流传感器 IC。该传感器是一款可编程线性霍尔效应电流传感器 IC,其设计目标是在不损害带宽的前提下实现行业领先的精度和分辨率。Allegro 编程在 -40℃ 至 150℃ 的工作温度范围内提供 +/-1.2% 的灵敏度和仅 +/-5mV 的零电流输出电压偏移。温度补偿在数字域内使用集成 EEPROM 技术完成,允许传感器保持 2uS 响应时间和 240 kHz 带宽模拟信号通道,因此是 HEV 逆变器、DC 至 DC 转换器和电动助力转向 (EPS) 应用的理想之选。

片上稳压器提供反向电池保护,和对电源电压线上的电过应力的高抗扰度。此比率计霍尔效应传感器 IC 提供与所施加的磁场成比例的电压输出。用户可以通过 VCC 和输出引脚编程来配置灵敏度和静态(零磁场)输出电压,以优化终端应用的性能。用户可调节静态输出电压,范围约为电源电压 VCC 的 50%(双向配置)或 10%(单向配置),输出灵敏度也可以调节,调节范围是 0.5 到 11.5 mV/G。输出的比率也是可编程的,并且可以禁用。

传感器 IC 将高灵敏度霍尔元件与 BiCMOS 接口集成电路融合,运用低噪声小信号高增益放大器、钳位低阻抗输出级和高带宽动态偏移消除专有技术。将这些霍尔效应技术进步融合在一起,在全 240kHz 带宽下提供行业领先的传感分辨率。断开地线检测以及用户可选择的输出电压钳位在安全关键的汽车应用中提升可靠性。

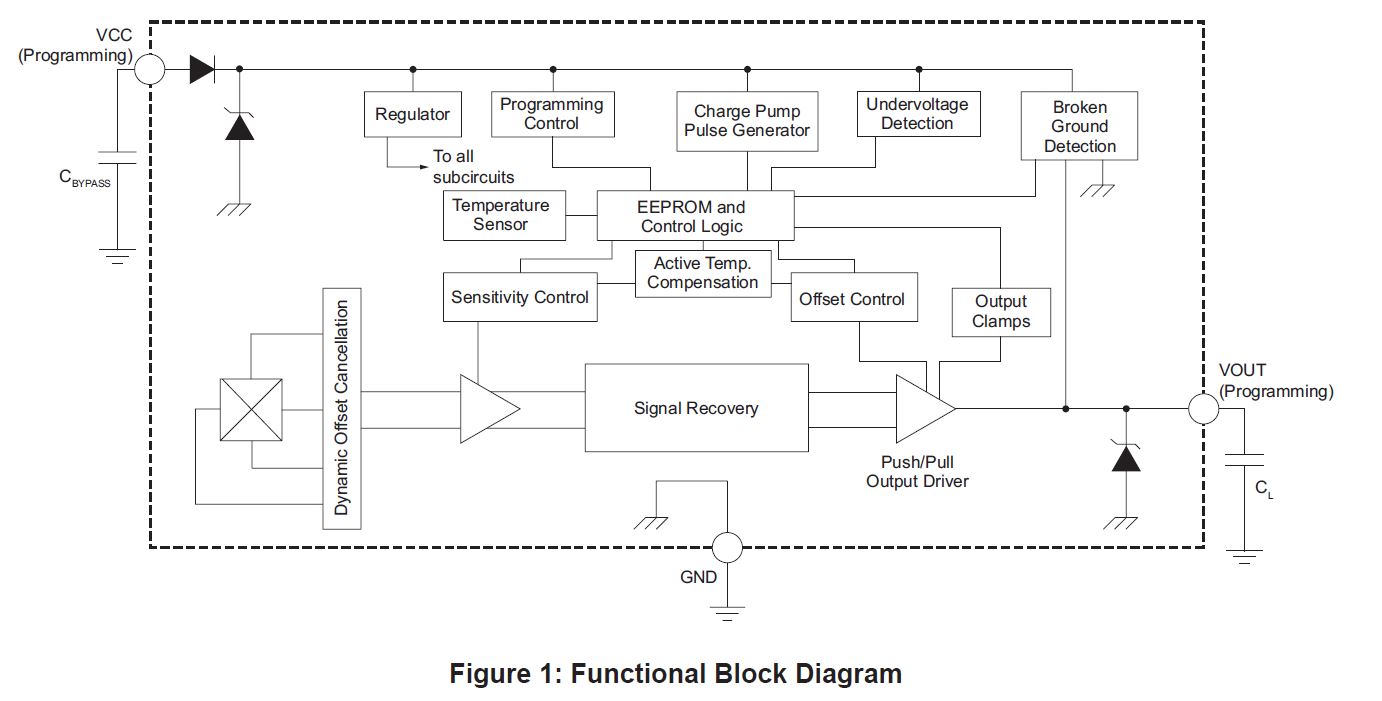

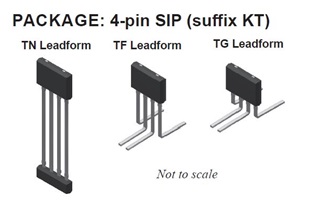

器件参数适用于 –40°C 至 150°C 扩展环境温度范围。ACS70310 传感器 IC采用超薄(厚度仅为 1 毫米)4 引脚 SIP(单列直插式封装,后缀 KT) 无铅 (Pb) 封装,引脚框采用 100% 雾锡电镀。

  • 工厂编程的分段线性温度 补偿 (TC) 实现超低热漂移
    • 灵敏度 ±1%
    • 偏移 ±5 mV
  • 带反接电池保护的板载电源稳压器 提供对电过载 (EOS) 的高抗扰度
  • 快速响应 (2 μs)
  • 高工作带宽:直流至 240 kHz
  • AEC-Q100 0 级汽车适用
  • 客户可编程高分辨率补偿和灵敏度调节
  • 通过霍尔元件和低噪音放大器电路获得极低噪音水平和高分辨率
  • 专利电路抑制快速电流步进输入期间的 IC 输出阶跃信号
  • 0.5 到 11.5 mV/G 大范围可选灵敏度
  • 用户可选配比灵敏度、静态电压输出和钳位(配比可禁用)简化与应用模数转换器 (ADC) 的连接
  • 温度周期性变化后精确的可恢复性
  • 可以对接地引脚进行开路检测(线路损坏)
  • 客户可编程输出电压钳位可提供短路诊断功能
  • 宽环境温度范围:–40°C 至 150°C
  • 抗机械应力
  • 超薄封装:外壳厚度 1 毫米
