画期的な電流センサー イノベーション

競合製品を凌ぐ最大の DC 使用電圧を SOIC16 パッケージで提供!

当社のパッケージは競合製品を凌ぐ最大の使用電圧を SOIC-16 フットプリントで提供します。

機能:

  • 最大使用電圧 1600 VDC
  • 小さなフットプリントが特徴の SOIC-8 パッケージと SOIC-16 パッケージ
  • 基礎絶縁と強化絶縁

    • 利点:

  • 出力密度が高い
  • 高めのシステム電圧で効率性が向上

    • 用途:

    太陽光インバータ、ハイブリッド電気自動車、通信用電源、HVAC、VFD などの各種ドライブ、DC-DC コンバータ

    機種:

    ACS724、ACS725、ACS720、ACS732、ACS733



    過電流検出機能



    過電流検出機能

    Allegro の電流センサーは高精度アナログ出力に加え高速過電流検出機能を搭載しています。

    機能:

  • 応答速度 (µs) が表示されるオープン ドレイン Fault ピン
  • 1 つの IC に高度に統合
  • コンパクトな SOIC-8 フットプリントと SOIC16 フットプリント

    • 利点:

  • コスト効率に優れ使いやすい
  • 設計の複雑さと BOM が低減
  • 信頼性が高く、過電流を回避することで FET と IGBT を保護

    • 用途:

    過電流検出、サーバーの監視および保護、クラス D アンプ、IOT 用途、電源保護、通信機器、モーター制御、VFD などの各種ドライブ

    機種:

    ACS709、ACS710、ACS711、ACS71240、ACS720、ACS732、ACS733、A1365





    大きな電流トランスに取って代わるディスクリート センサー

    大きな電流トランス (CT) に取って代わり、スマートな内蔵型高速センサーが搭載されています。振動耐性に優れ、狭い場所にもすっきり収まる (CT では不可能) 低プロファイルの各種 SOIC パッケージを取り揃えています。

    機能:

  • 高速、低遅延アナログ出力
  • 差動センシング トポロジ
  • 小さなフットプリントが特徴の QFN と SOIC-8、SOIC-16

    • 利点:

  • ピーク電流トラッキングの応答速度が速く低遅延。サイクルごとに電流制御
  • 外部磁界の環境において高い信頼性
  • 低プロファイル、コンパクトなフットプリントに高度に統合

    • 用途:

    ピーク電流トラッキング、オンボード充電器、力率補正、DC-DC コンバータ、12V-48V サーバー、通信機器用電源

    機種:

    ACS730、ACS732、ACS733、ACS70331



    高い定格周囲温度

    Allegro では高い定格周囲温度 (最大 150°C) 内蔵型電流センサーを各種取り揃えています。約 20 種類もある “L-Temp” 電流センサーなど、当社のポートフォリオは拡大しています。車載用から産業用まで用途を問わず、ニーズを満たす堅牢な電流センサーがきっと見つかります。

    機能:

  • 周囲温度定格が高い (TA) 内蔵型電流センサー

    • 利点:

  • システム冷却要件の低減
  • 高温用途に対応する堅牢な電流検出ソリューション

    •



    非接触型の検出方法を採用。そのため、高電圧過渡現象 (dv/dt) と高速の電流スパイク (di/dt) の影響を受けない

    特許取得済みのオンチップシールド回路が高電圧スイッチング (高電圧 dv/dt) に起因する出力エラーを低減します。また、シャント + オペ アンプ ソリューションとは異なり、ホール効果電流検出方法を採用しているため、高電流変動 (di/dt) によって生じるインダクタンスによるスパイクの影響を受けません。

    機能:

  • 特許取得済みのオンチップシールド
  • 非接触型の電流検出方法

    • 利点:

  • 電流・電圧の過渡現象の影響を受けない
  • サイクル切り替え後の“ブランク時間”が低減

    • 用途

    力率補正、DC-DC コンバータ、インバータ、モーター制御、VFD などの各種ドライブ

    機種:

    ACS709、ACS710、ACS711、ACS71240、ACS720、ACS724、ACS725、ACS730、ACS732、ACS733





    最高の精度を誇る開ループ電界センサー

    ACS70310 は革新的な信号パスと最終テスト ソリューションを搭載。そのため、市販されているコア ベースの電界センサーの中で最高の精度を誇ります。

    機能:

  • 温度変動時のオフセットと感度のドリフトが最小

    • 利点:

  • 温度変動時のシステム精度が向上

    •







    応答速度が速く… アンダーシュートなし!

    機能:

    • 特許取得済みの信号パス アーキテクチャがアンダーシュートを抑制

    利点:

    • 競合製品に比べ突入電流と短絡の検出が速く、高価な IGBT や MOSFETS、SiC-FETS の保護に貢献
    • 応答速度が速く位相遅延が少ないため制御力が向上

    用途:

    インバータ、トラクション インバータ、一体型ベルト駆動式発電機 (IBSG)、電動自転車、バスバー測定、フォーク リフト、その他産業運輸

    機種:

    ACS70310、A1363、A1365、A1366、A1367

    画期的な電流センサー イノベーション

    graph

    Highest DC Working Voltage in SOIC16 Package!

    Our packages have the highest working voltages in SOIC-16 footprint.

    Features:

  • Working voltages up to 1600 VDC
  • Small footprint SOIC-8 and SOIC-16 packages
  • Basic and reinforced isolation

    • Benefits:

  • Higher power density
  • Increased efficiency via higher system voltages

    • Applications:

    Solar inverters, hybrid electric vehicles, telecom power supplies, HVAC, VFDs and other drives, DC-DC conversion.

    Devices:

    ACS724, ACS725, ACS720, ACS732, ACS733




    Over-Current Detection



    Over-current Detection

    Our current sensors include fast over-current detection in addition to a precision analog output.

    Features:

  • Open-drain fault pin with microsecond response time
  • High level of integration in a single IC
  • Compact, SOIC-8 and SOIC16 footprints

    • Benefits:

  • Cost-effective and easy to use
  • Reduced design complexity and BOM
  • Enhance reliability and protection for FETs and IGBTs by avoiding current out of range events

    • Applications:

    Overcurrent detection, server monitoring and protection, Class D amplifiers, IOT applications, power supply protection, telecom equipment, motor control, VFDs and other drives.

    Devices:

    ACS709, ACS710, ACS711, ACS71240, ACS720, ACS732, ACS733, A1365




    ​

    A Discrete Alternative to Bulky Current Transformers

    High-speed integrated sensors are the smart alternative to bulky current transformers (CTs). Low-profile SOIC packages withstand vibration and fit in small spaces where CTs cannot!

    Features:

  • High-speed, low-latency analog output
  • Differential sensing topology
  • Small QFN, SOIC-8 and SOIC-16 footprints

    • Benefits:

  • Fast-response time and low latency for peak current tracking, and cycle-by-cycle current control
  • Reliability in the presence of external magnetic fields
  • Increased integration in a low-profile, compact footprint

    • Applications:

    Peak current tracking, on-board Battery Chargers, power factor correction, DC-DC converters, 12V-48V servers, telecom power supplies.

    Devices:

    ACS730, ACS732, ACS733, ACS70331




    Highest Ambient Temperature Ratings

    We have the broadest family of integrated current sensors with ambient temperature ratings up to 150°C! With almost twenty “L-Temp” current sensors in our growing portfolio you’re sure to find robust current sensors for all automotive and industrial needs.

    Features:

  • Integrated current sensors with the highest ambient temperature ratings (TA)

    • Benefits:

  • Reduce system cooling requirements
  • Robust sensing solution in high heat applications

    •

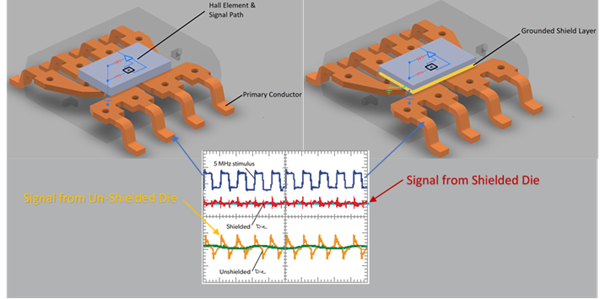

    Non-Contact Sensing Provides Immunity to High-Voltage Transients (dv/dt) and Fast Current Spikes (di/dt)

    Patented on-chip shield circuitry reduces output errors due to high-voltage switching (high dv/dt). Additionally, the Hall-effect sensing method is immune to inductance spikes from high di/dt events, unlike most shunt plus op-amp solutions.

    Features:

  • Patented on-chip shield
  • Non-contact sensing methodology

    • Benefits:

  • Inherent immunity to current and voltage transients
  • Reduced “blank time” after switching cycle

    • Applications

    Power factor correction, DC-DC converters, inverters, motors control, VFDs and other drives.

    Devices:

    ACS709, ACS710, ACS711, ACS71240, ACS720, ACS724, ACS725, ACS730, ACS732, ACS733



    ​

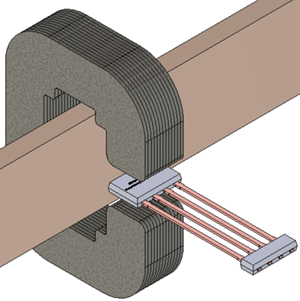

    The Most Accurate Open-Loop Field Sensor

    The ACS70310’s innovative signal path and final test solutions result in the most accurate field sensor on the market for core-based current sensing.

    Features:

  • Lowest offset and sensitivity drift over temperature

    • Benefits:

  • Increase system accuracy over temperature

    •
    ​
    ​

    Fast Response Time … Zero Undershoot!

    Features:

  • Patented signal path architecture to eliminate undershoot

    • Benefits:

  • Protect expensive IGBTs, MOSFETS and SiC-FETS by detecting in-rush currents and short circuits faster than the competition
  • Improve control with reduced response time and phase delay

    • Applications:

    Inverters, traction inverters, integrated belt start generators (IBSG), e-Bikes, bus bar measurement, forklift and other industrial transportation.

    Devices:

    ACS70310, A1363, A1365, A1366, A1367
