ACS772:高精度、基于霍尔效应、200 kHz 带宽、带 100μΩ 电流导体的电隔离电流传感器 IC

CB Package Image

Description

Top Features

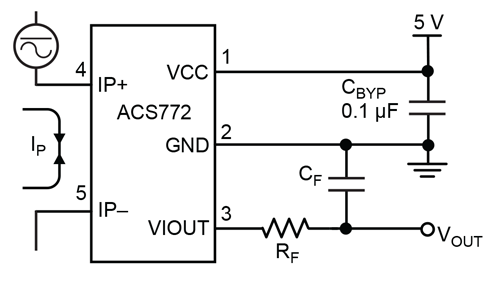

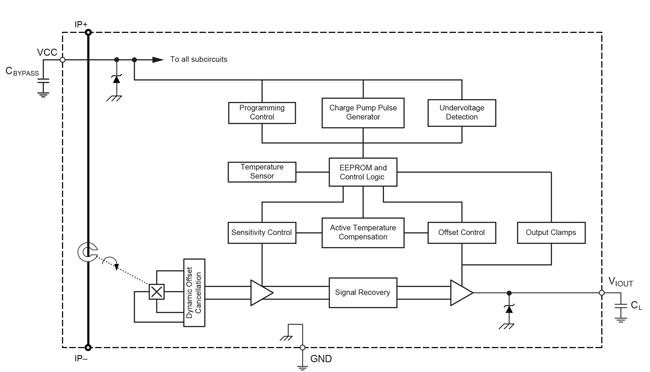

ACS772 是采用 Allegro 优选 CB 封装的汽车级 200KHz 带宽电流传感器 IC。该器件提供宽电流检测范围(50A 至 400A),并且其导电路径内部电阻仅为 100μΩ,因此功率损耗极低。采用 CB 封装系列的 ACS772 具有最高性能,在整个 IC 的使用寿命期间,从室温到高温的精确度为 +/- 2.1%。2.5μs 响应时间可在安全关键型应用中实现过流故障检测,而强化电隔离可减少材料使用量。该器件采用 5 V 电源 (ACS772) 或 3.3V (ACS773) 工作。

ACS772 非常适用于汽车应用,如 OBC、DC/DC 转换器和逆变器控制,以及工业应用,如电机控制、负载检测和管理以及电源。

该传感器采用 Allegro 定制 CB 封装,封装尺寸非常小;该传感器的 ICC、精度均好于竞争产品提供的电流传感器模块。ACS772 的响应时间为 2.5μS,这是 Allegro CB 定制封装提供的最快响应时间 IC。

目标应用:

  • OBC
  • 电动汽车充电站
  • 逆变器
  • 电源
  • 过电流故障保护
  • 任何需要大于 50A(连续)、2.5μs响应时间和高隔离度的高精度电流感应应用。
  • 符合 AEC-Q100 1 级标准
  • 输出响应时间典型值 2.5 μs
  • 5 V 电源操作
  • 超低功率损耗:内部传导电阻 100 µΩ
  • 强化电流隔离可用于高压系统的高侧电流经济感测
  • 4800 Vrms 绝缘强度符合 UL60950-1 认证
  • 凭借专有放大器和过滤器设计技术,该器件具有业界领先的噪声性能,并且带宽也显著改善
  • 集成屏蔽可大幅减少因高 dV/dt 信号导致电流导体至晶片的电容耦合,并可防止高侧、高压应用中的偏置漂移。
  • 通过在完整的操作温度范围内进行数字编程和补偿增益和偏置,大幅改善总输出错误
  • 小型封装尺寸,安装简便
  • 高可靠性的单片霍尔 IC
  • 输出电压与交流或直流电流成比例
  • 出厂时已经校准,确保精确度
  • 极度稳定的输出偏移电压
