A4937: 自動車用 3 相 MOSFET ドライバ

Description

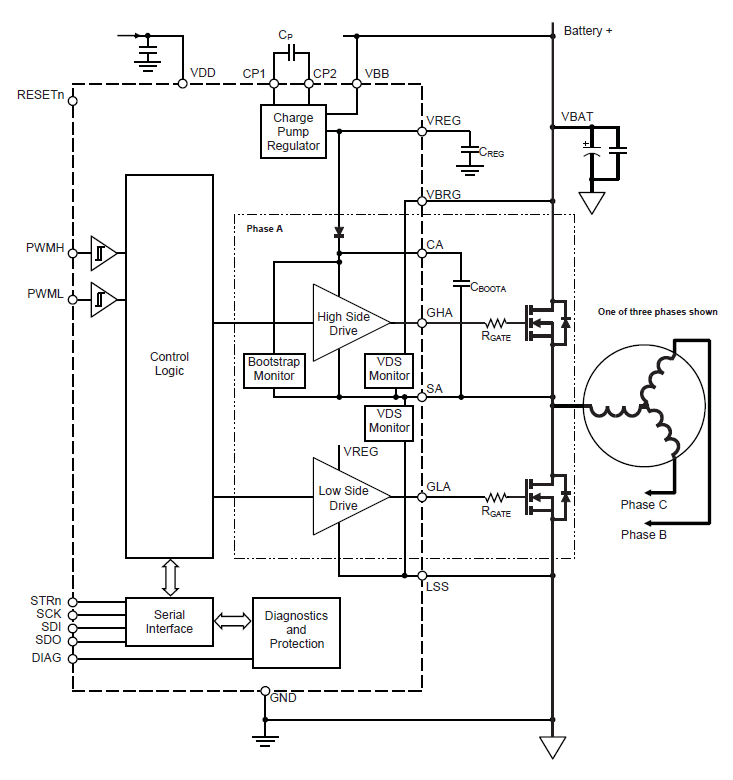

A4937 は N チャネル外部パワー MOSFET と使用するための 3 相コントローラで、自動車用途向けに特別に設計されています。

独自のチャージ ポンプ レギュレータには、バッテリ電圧を 7 V まで下げたフル (>10 V) ゲート ドライブ機能があり、これによって、A4937 は電圧を 5.5 V まで下げたゲート ドライブで動作できるようになります。ブートストラップ コンデンサを使用して、N チャネル MOSFET に必要な、上記のバッテリ電源電圧を供給します。

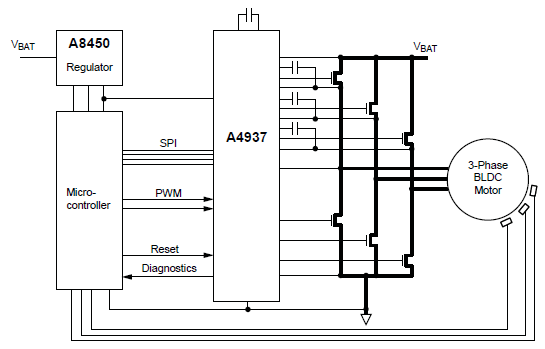

SPI 対応のシリアル インターフェイスを介して、3 相ブリッジの 6 つすべてのパワー MOSFET を完全に制御でき、ブロックまたはオーバーラップ コミュテーションでモータを駆動できるようにします。電力出力は、PWM 入力の 1 つまたは両方で調整できます。

パワー MOSFET は、内蔵クロスオーバー制御とプログラム可能なデッド タイムによって、シュートスルーから保護されます。組み込みの診断機能により、不足電圧、温度過昇、および電力ブリッジ故障が表示され、パワー MOSFET をほとんどの短絡状態から保護するように設定できます。詳細な診断情報はシリアル データ ワードとして利用可能です。

A4937 は、放熱機能が強化された露出パッド付きの 28 ピン TSSOP パワー パッケージで提供されています (パッケージ タイプ LP)。このパッケージは鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

用途

  • 電子制御パワー ステアリング (EPS、EHPS、EAS)
  • 油圧ポンプ
  • ギアボックス アクチュエータ

Top Features

  • N チャネル MOSFET 用高電流 3 相ゲート ドライブ
  • SPI 対応のシリアル制御
  • クロスコンダクション防止
  • プログラム可能なデッド タイム
  • 5.5 ~ 50 V の電源電圧範囲
  • 3.3 V および 5 V ロジックに対応 の TTL 入力
  • 幅広い診断出力
  • 低電流スリープ モード

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4937KLPTR-A-T 28-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK4937KLP-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
