A6261:保護された LED アレイ ドライバ

Description

A6261 はプログラム可能なリニア電流レギュレータで、4 つの各出力から最大 100 mA を供給して高輝度 LED アレイを駆動します。5% まで正確な各出力からの調整された LED 電流は単一の参照抵抗によって設定されます。ストリングごとの電流整合は、バラスト抵抗を使用しなくても 10% 以上です。安定した電流で LED を駆動することで、ライトの出力を可能な限り最大にしながら安全な動作を確保できます。LJ パッケージの A6261 には、最大出力電流が 100 mA と 200 mA の 2 つの出力が付いています。

出力制御は、有効入力により提供され、PWM アプリケーションを直接制御できます。出力は必要に応じて並列に接続したり未使用にしたりすることができます。

短絡検出が提供されているため、LED 出力ピンの地絡が発生した際に LED と A6261 が保護されます。いずれかのストリングにオープン LED があると、すべての出力が無効になりますが、オーバーライドは可能です。ショートした LED 出力ピンまたはオープン LED は、フォルト フラグで示されます。

温度モニタが搭載されているため、回路の温度が熱閾値を超えると LED 駆動電流が削減されます。

デバイス パッケージは、放熱機能が強化された露出パッド付きの、8 ピン SOICN (末尾は LJ)、10 ピン MSOP (LY)、16 ピン TSSOP (LP) です。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

関連製品



Top Features

  • AEC Q-100 認定
  • 合計 LED 駆動電流は最大 400 mA (LP および LY パッケージ) または 300 mA (LJ)
  • 最大 4 本のストリングにより、電流を最大 100 mA で均等に共有 (LP および LY)
  • 6 ~ 50 V 電源
  • 低ドロップアウト電圧
  • LED 出力短絡接地およびサーマル保護
  • オープン LED 検知オプションでは無効
  • PWM 制御用の有効入力
  • PWM 時の電流スルーレート制限
  • 参照抵抗により電流を設定
  • 自動車温度範囲 (K、40°C–~ 150°C)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK6261KLJ-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A6261ELPTR-T 16-lead TSSOP -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6261KLJTR-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6261KLJTR-T-1 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6261KLPTR-T 16-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A6261KLYTR-T 10-lead MSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK6261KLP-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
APEK6261KLY-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

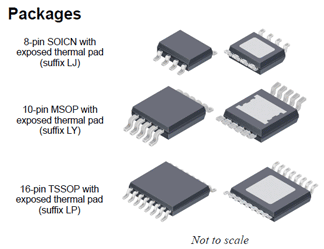

Packaging

デバイス パッケージは、放熱機能が強化された露出パッド付きの、8 ピン SOICN (末尾は LJ)、10 ピン MSOP (LY)、16 ピン TSSOP (LP) です。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。





パッケージ
