A6263:保護された LED アレイ ドライバ

Description

A6263 はプログラム可能なリニア電流レギュレータで、4 つの各出力から最大 100 mA を供給して高輝度 LED アレイを駆動します。出力は必要に応じて並列に接続したり未使用にしたりすることができます。5% まで正確な各出力からの調整された LED 電流は単一の参照抵抗によって設定されます。ストリングごとの電流整合は、バラスト抵抗を使用しなくても 10% 以上です。安定した電流で LED を駆動することで、ライトの出力を可能な限り最大にしながら安全な動作を確保できます。

この IC には、次の一般的な障害からの保護機能が装備されています。

  • LED ストリングの地絡
  • 単一または複数の LED ショート
  • LED ストリングの開放
  • IC ピンの開放/短絡
  • 温度過昇

1 つの LED ストリングが開放または地絡した場合、問題のストリングは無効になり、他の LED ストリングは動作し続けます。

温度モニタが搭載されているため、回路の温度が熱閾値を超えると LED 駆動電流が削減されます。必要に応じて、この熱定格低減閾値を調整したり無効にしたりすることができます。

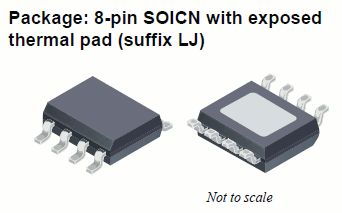

デバイスは、放熱機能が強化された露出パッド付きの 8 ピン SOIC (パッケージ LJ) で提供されます。鉛フリーで、リードフレームは 100% 曇り錫でめっき加工されています。

用途

  • 自動車の内装および外装のライト

Top Features

  • AEC-Q100 認定
  • 400 mA までの合計 LED 駆動電流
  • 最大 4 本のストリングで 100 mA までの電流を均等に共有
  • 開始/停止、コールド クランクおよび負荷遮断要件に対して 6 ~ 50 V の広範な入力電圧範囲
  • 低ドロップアウト電圧
  • 単一参照抵抗により設定される LED 電流レベル
  • LED ストリングの地絡保護
  • オプションのサーマル低下機能付き温度過昇防止
  • 自動車温度範囲

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A6263KLJTR-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK6263KLJ-01-MH DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。

Packaging

パッケージ
