ACS720:高精度、2系統の異常検出、絶縁電流センサーをSOIC16のワイドボディーパッケージに

Description

ACS720は髙精度でホール効果に基づいた電流センサーICで、複数のプログラム可能な異常検出レベルで産業用、民生用のアプリケーションの、特にモーター制御と電力インバーターアプリケーションのために作られています。

ACS720の主な特徴のひとつは、独自のIC SOIC16Wパッケージで外付け部品のコストを減らしながら高い絶縁特性を達成できることです。ACS720は単一の5V電源で動作し、出力電圧スイングは0~3V、1.5Vの安定したゼロ電流出力を維持します。このためACS720は5Vの電源で、多くのMCUに見られる標準の3.3V ADCに対応した出力を実現しました。さらに、ACS720の高PSRRはプリント基板やシステムの電源セクションにありがちなノイズの影響を受けず、ノイズの多い環境でも髙精度を維持します。

このデバイスには2系統の異常検出機能があり、これはユーザー設定可能です。高速、低速異常検出で短絡検出と過電流検出ができます。ACS720の異常検出レベルは電源電圧からユーザーが抵抗の分割で設定します。異常検出出力はオープンドレインで、ユーザーはMCUに対応した電圧にプルアップできます。このオープンドレイン出力のため、複数センサーの異常検出出力の簡単な論理ORの構成も可能です。

ACS720は差動型の電流検出を内蔵しており、外部磁場の影響を排除して、3相モーターのアプリケーションでプリント基板のレイアウトを大幅に単純化します。

Allegroの特許取得済みデジタル温度補償を採用したオープンループセンサーでほとんど閉ループに等しい精度を達成し、従来閉ループコアを用いたセンサーに代わって、多くの電流検出用途をより小型に、経済的にします。

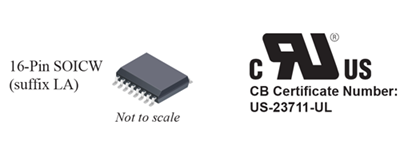

ACS720は、小型の表面実装SOIC16パッケージで提供します。リードフレームは100%無光沢錫でめっき加工され、標準的な鉛フリーのプリント基板の組み立て工程に対応しています。内部は、現時点でRoHS免除のフリップチップ高温鉛含有はんだボールを除き、デバイスは鉛フリーです。デバイスは、工場出荷前に完全に較正されています。

Top Features

  • 差動型電流検出がコモンモードの磁場をキャンセルし、プリント基板のレイアウトが容易
  • 異常検出はユーザーが二つ設定でき、高速短絡保護と低速過電流保護が可能
  • 特許取得済みのアンプおよびフィルタ設計技法により帯域幅が大きく向上した業界最高レベルのノイズ特性
  • デジタル温度補償回路(特許取得済み)が、オープンループセンサーを用い温度に対する高い精度を実現
  • 低電力損失で高突入電流に耐えうる1.0mΩの一次側導電体
  • 省スペースを要するアプリケーションに適した小型で薄型のSOIC16ピンパッケージ
  • 集積型シールドにより、高dV/dt電圧過渡により電流導体からチップまでの容量結合を事実上排除
  • 5Vの単一電源で0~3Vの出力スイング
  • ACまたはDC電流に比例した出力電圧
  • 出荷時のプログラムによる高精度な感度と低オフセット
  • 3600Vrmsの絶縁強度は UL60950-1で認定
  • ノイズの多い環境に対応する、高いPower Supply Rejection Ratio (PSRR)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ACS720KLATR-15AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS720KLATR-35AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS720KLATR-65AB-T 16-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ASEK720KLA-15AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK720KLA-35AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK720KLA-65AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
