A1698: 2線式 ゼロスピード スピードおよび方向出力付き高精度センサIC

Description

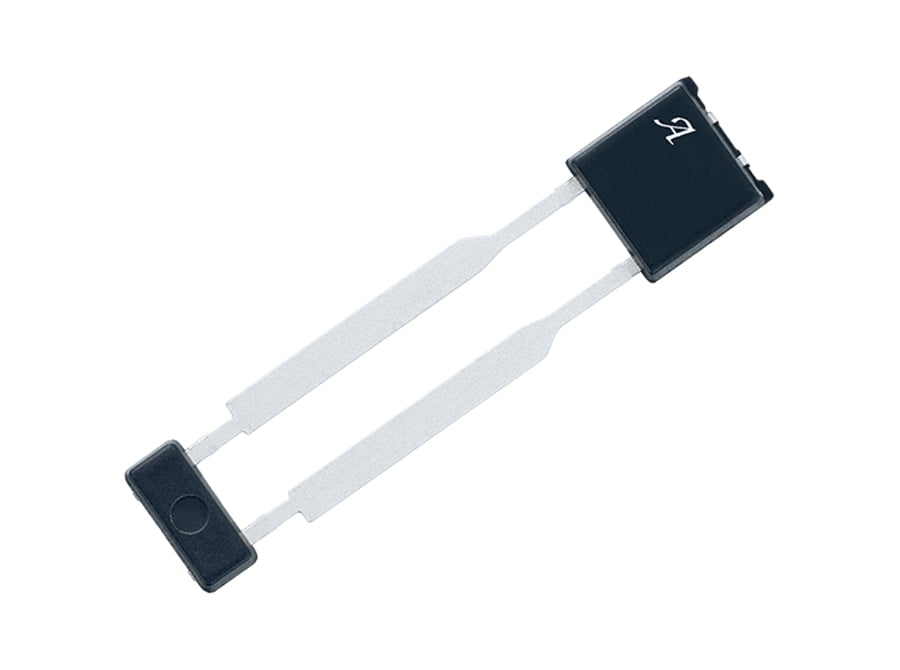

A1698はホール効果素子ICで、リング磁石或いは強磁性体をターゲット(IC裏面に磁気的にバイアス)にした2線式の、ゼロスピードからの速度とその方向を検出する用途で使い勝手の良い解決法を提供します。この製 品はUBパッケージで供給され、ICと高温対応のセラミックキャパシタを一つにオーバーモールドしたSIPパッケージです。キャパシタ内蔵により、EMC性能の向上を図ることができます。

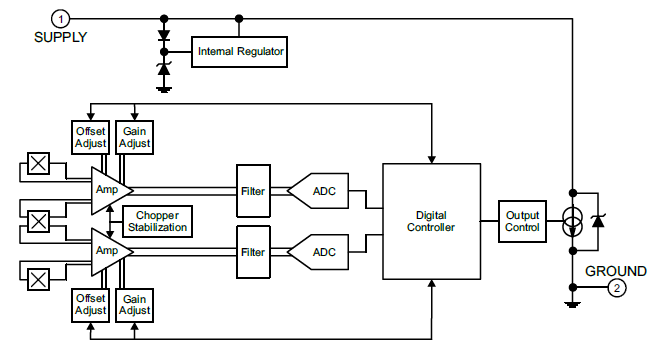

この製品は、複数のホール素子と、磁気エンコーダもしくは強磁性体ターゲットからの磁石で的確にバックバイアスされた差動磁気信号に応じてスイッチをするデジタルプロセッシングを持っています。また、磁石とシステムのオフセットを減らし、エアギャップから独立したスイッチポ イントのゲイン補正やゼロスピード動作を行う高度な補償回路を含んでいます。

レギュレートされた出力電流は、2線式インターフェイス回路で形成され、車輪速度アプリケーションで速度情報とその方向を得ることに最適です。本2ピンのSIPパッケージは鉛フリーで100%スズメッキリードフレームです。

Top Features

  • EMI抑制コンデンサ内蔵の小さなパッケージ
  • アセンブリが楽な幅広なリードピン
  • 真のゼロスピード動作
  • プロトコルをパルス幅の変化に基づき出力
  • Automatic Gain Control (AGC)による、エアギャップから独立したスイッチポイント
  • Automatic Offset Adjustment (AOA)による信号処理の最適化と大きなエアギャップ幅を提供
  • シングルチップICにより高信頼性
  • ScanおよびIDDQ testingと完全に同期したデジタルロジック

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1698LUBTN-FWBE-T 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1698LUBTN-FWBG-T 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1698LUBTN-FWPE-T 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1698LUBTN-FWPG-T 2-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
