A8651: 低電圧入力 2Aデュアル出力同期整流降圧レギュレータ

Description

A8651は、ハイサイドにPチャネルMOSFET、ローサイドにNチャネルMOSFETを内蔵した、高い出力電流を持ち周波数の調整が可能なPWM制御レギュレータ製品です。また、シンプルな補償、優れたループ安定性、過度応答特性を有する電流モード制御方式です。さらに、安定性を犠牲にすることなく過度応答特性を最適化するさまざまなパワー部品に対応するため、外部補償を活用します。本製品は、2.5Vから5.5Vまでの入力動作電圧範囲から、最低設定出力電圧0.8V、各出力それぞれ2Aの出力電流が供給可能です。

A8651の特徴として、外部からスイッチング周波数の調整と同期が可能で、突入電流を最小にする外部から設定可能なソフトスタート、独立したEN入力、そして7.5ms(A8651)または120(A8651-1)のディレイを持つ独立したパワーオンリセット(NPOR)出力を持っています。本製品の制御回路のスリープモード電流は、5uA未満です。

A8651の特徴として、外部からスイッチング周波数の調整と同期が可能で、突入電流を最小にする外部から設定可能なソフトスタート、独立したEN入力、そして7.5ms (A8651)または120 μs (A8651-1)のディレイを持つ独立したパワーオンリセット(NPOR)出力を持っています。本製品の制御回路のスリープモード電流は、5uA未満です。

保護機能として、VIN低電圧時ロックアウト(UVLO)、サイクル毎の過電流保護機能(OCP)、Hiccupモード短絡回路保護(HIC)、過電圧保護(OVP)そしてサーマルシャットダウン(THD)などの特徴を備えています。さらに、A8651は、車載アプリケーションからの要求を満たすために、オープン回路検知、隣接ピン間ショート検知、全ピン対GND短絡保護機能などを持っています。

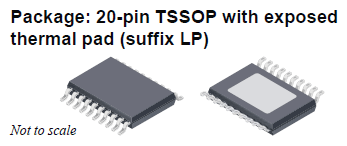

A8651は熱特性が改善された放熱パッド付20ピンTSSOPパッケージ(サフィックス LP)で提供されます。鉛フリーで100%スズメッキリードフレームです。

アプリケーション

  • GPS/インフォテインメント
  • カーオーディオ
  • ホームオーディオ
  • ネットワークと通信

Top Features

  • 車載規格 AEC-Q100対応
  • 2.5Vから5.5Vまでの動作電圧範囲
  • 2.25V(max)で作動するUVLO
  • 2Aまで電流が可能なデュアルチャネル出力
  • 0.8Vから調整可能な出力電圧
  • ハイサイドに80mΩのMOSFET内蔵
  • ローサイドに55mΩのMOSFET内蔵
  • 0.35MHzから2.2MHzまで調整可能なスイッチング周波数(fSW)
  • fOSC の1.2 から1.5倍の周波数に同期可能
  • スイッチングレギュレータ間の180度位相シフト
  • スリープモード時は5uA未満の消費電流
  • 外部のSSピンから設定可能なソフトスタートタイム
  • プリバイアス起動設定可能
  • 調整可能な外部補償
  • セラミックコンデンサーで安定した出力
  • 独立したイネーブル入力とパワーオンリセット(NPOR)出力ピン
  • NPOR ディレイは7.5ms (A8651)または120 μs (A8651-1)
  • それぞれの回路で調整可能な電流制限(OCP)
  • Hiccupモードで短絡回路保護
  • 過電圧や加熱保護
  • オープンと隣接ピン間ショート回路保護機能
  • 全ピン対GNDショート保護機能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK8651KLP-01-MH-1 n/a -20°C to 85°C -- View Data Contact your
local sales rep
Check
Distributor Stock
A8651KLPTR-T 20-lead TSSOP -40°C to 125°C Yes View Data Discontinued Contact your
local sales rep
Check
Distributor Stock
A8651KLPTR-T-1 20-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
