A1266: 超高感度 マイクロパワー 3D ホール効果 スイッチ

Description

A1266集積回路は超高感度なNとS両極の3次元的動作が行えるホール効果スイッチです。この単一シリコンチップは3つのホールプレート、マルチプレクサー、1ヶの小型アンプ、チョッパー安定部、シュミットトリガーとNMOSの出力トランジスターを内蔵します。デバイスの出力はどの様な方向に対してもセンサーに十分な磁場がかけられた場合にオンします。この磁場を除去する事により、出力はオフとなります。

A1266には2つのオプションがあります: X、Y、Zそれぞれが分離した出力またはX+Y+Zを併せた出力形式。2.5Vから5.5Vまでの低動作電圧、平均電力消費の低減を助けるするユニークなクロックアルゴリズムを用い、バッテリー駆動(例えば3.3V電源では消費電力は25µW以下)に最適となっております。

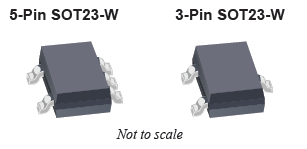

微細なBiCMOSプロセスを用いているので、これらのデバイスはとりわけ省スペースを要求されるアプリケーションに適した超小型なパッケージを提供出来ます。これらはSOT23-Wの表面実装品を変更した3ピン(加算出力)と5ピン(分離出力)構成で、多方面で磁気動作の最適化を図っております。このパッケージは鉛フリーで、リードフレームは100%曇り錫めっき加工されています。

Top Features

  • 真の 3D センシング
  • N 極またはS 極に対応するオムニポーラ動作
  • 2.5 to 5.5 V 動作
  • 低電源電流
  • 高感度、BOP通常25 G
  • チョッパー安定化によるオフセットのキャンセル
    • 優れた温度安定性
    • 極度に低いスイッチポイント ドリフト
    • 物理的ストレスに影響されない
  • ソリッド ステートの信頼性
  • 出力フォーマットの選択
    • X、Y、Zが分離した出力
    • X+Y+Zを併せた出力
  • SOT-23の小型パッケージ

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1266ELHLT-SO3-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1266ELHLT-T 5-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1266ELHLX-SO3-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1266ELHLX-T 5-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
