A1338:高精度霍尔效应角度传感器 IC(带 SPI 和 SENT 或 PMW 输出)

Description

A1338 是一款基于磁性圆形垂直霍尔 (CVH) 技术的 0° 至 360° 角度传感器 IC,可提供无触点高分辨率角度位置信息。它具有包括下列功能的片上系统 (SoC) 架构:CVH 前端、数字信号处理、数字 (SPI) 和 SENT 或 PWM 输出。这还包括片上 EEPROM 技术,它能支持最多 100 次读取/写入循环,所以适用于对校准和配置参数的灵活线末端编程。A1338 非常适合用于要求进行 0°至 360°角度测量的汽车应用,例如电子动力转向 (EPS)、安全带电机位置系统、旋转 PRNDL 和油门系统。

A1338 的设计充分考虑了安全关键应用的要求。它包括用户控制的片上逻辑内置自检 (LBIST) 和全信道诊断,允许客户判断 IC 工作是否正常。

A1338 支持低 RPM 模式与高 RPM 模式,低 RPM 模式适用于低速应用,高 RPM 模式适用于高速应用。高 RPM 模式可用于要求较高的刷新率,以最大程度地减少因延迟而产生的误差的应用。低 RPM 模式可用于需要较高的分辨率,并且需要在较低的角速度下运行的应用。

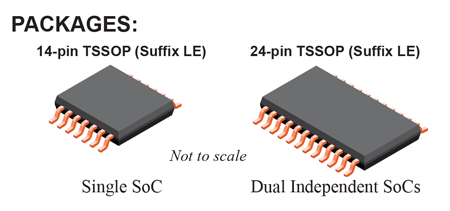

A1338 可采用 14 引脚 TSSOP 封装(单晶片)或 24 引脚 TSSOP 封装(双晶片)。两种封装均为无铅 (Pb) 封装,引脚框均采用 100% 雾锡电镀。

Top Features

  • 用于角位置和转动方向测量的无触点 0° - 360° 角度传感器 IC
    • 圆形垂直霍尔 (CVH) 技术可提供一个具有气隙独立性的单通道传感器系统
    • 在低 RPM 模式下可能达到 12 位的分辨率,在高 RPM 模式下达到 10 位的分辨率
    • 通过 EEPROM 编程可在 25 和 3200 µs 之间配置角度刷新率(输出率)
    • 能够感测到高达 7600 rpm 的磁性转速,调低精确度时,可以感测高达 30,000 rpm 的磁性转速
    • SPI(模式 3) 和 SENT(单边半字节传输)或 PWM(脉宽调制)*
    • SPI 接口为快速读取角度读数提供可靠的通信协议*
    • SENT 输出支持两种模式:SAEJ2716 (JAN2010) 和 Allegro 专有选项触发 SENT (TSENT)、时序 SENT (SSENT) 和可编址 SENT (ASENT)*
    • 可通过 VCC 线路曼彻斯特编码进行编程,减少外部配线*
    • SPI 和 SENT 接口允许将多个独立的传感器用于要求冗余的应用*
  • 高级诊断功能,支持安全关键应用,包括:
    • 片上用户控制逻辑内置自检 (LBIST) 和信道诊断
    • SPI 消息中的 4 位 CRC
    • 用户可编程磁体丢失错误标志,将低磁场水平告知控制器
  • 诊断通过 SPI 或 SENT 接口发起,可以用于在安全关键应用中直接测试 IC 工作是否正常
  • 带纠错控制 (ECC) 配置、传感器校准(包括线末端调整)的 EEPROM,例如可编程的角度参考 (0°) 位置和转向(CW 或 CCW)
  • 可以采用单晶片和双晶片配置
    • 含有两个位于单独封装中的独立晶片的双晶片设备
  • 26.5 V 最大绝对值 VCC 可以增强稳健性,并可以直接连接到汽车蓄电池
  • Allegro 传感器偏置 LDO


* 更多具体信息,请参阅选择指南。

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1338LLETR-DD-T 24-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1338LLETR-P-DD-T 24-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1338LLETR-P-T 14-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1338LLETR-T 14-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A1338 封装

Design Support Tools

设计支持工具

提示:订购  A1338 的 ASEK 套件时,请订购 ASEK1337-8-T-KIT。
