A4960: 无传感器 BLDC 控制器

Description

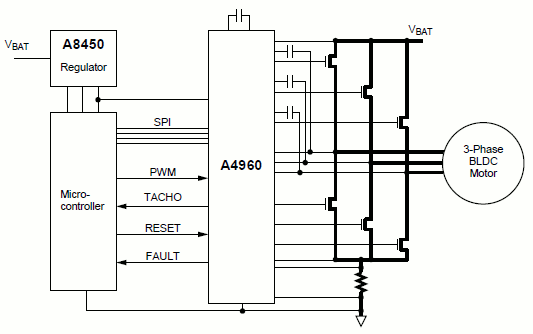

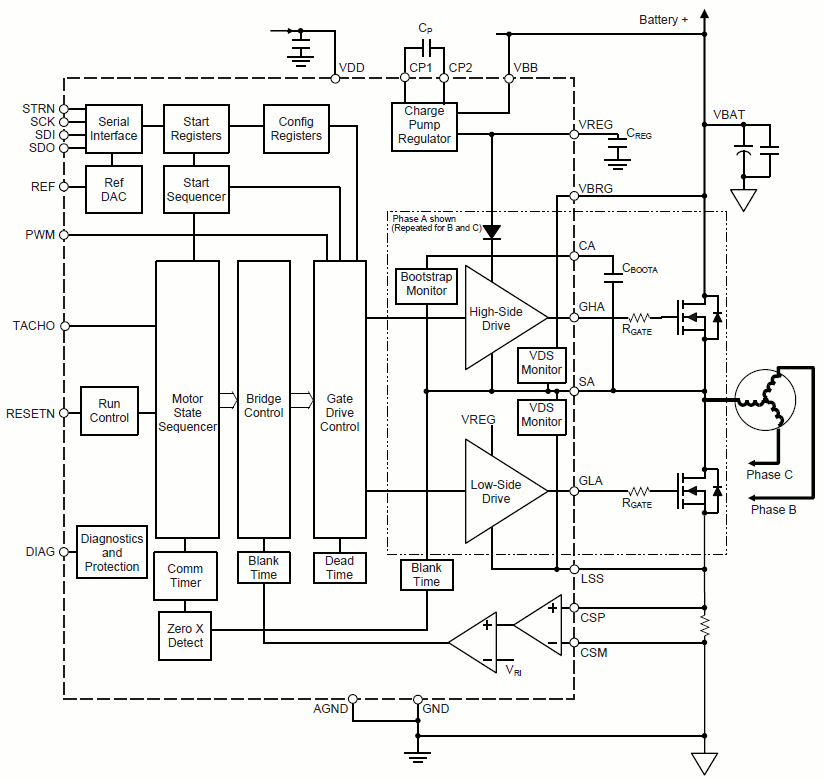

A4960 是一款可与外部 N 信道功率 MOSFET 一同使用的三相无传感器无刷直流 (BLDC) 电机控制器,其专门面向汽车应用。

电机通过阻塞换相(梯形换相)驱动,该换相无需单独的位置传感器,可通过电机反电动势的监控决定。可编程的电机启动设计可使 A4960 调节用于大量电机及负载组合。

外部自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。自动内部自举负载管理设计可确保自举电容器始终为功率 MOSFET 的安全运行提供充足的电力。集成交叉控制与可调无感时间可使功率 MOSFET 免于击穿。

集成诊断可指示欠压、过温、以及功率桥接故障,并可配置为在大多数短路情况下保护功率 MOSFET。详细诊断可通过串行数据词的形式提供。

A4960 采用带用于加强散热的外露隔片的 32 引脚 LQFP 封装(后缀 JP)。其封装均为无铅产品,且采用 100% 雾锡电镀(后缀 –T)。

应用

  • 液压泵
  • 燃油泵
  • 尿素泵
  • 扇风机风扇

Top Features

  • 3 相 BLDC 无传感器启动与换相
  • 用于 N 通道 MOSFET 的栅极驱动
  • 集成 PWM 电流限制
  • 7 至 50 V 电源电压运行范围
  • 可与 3.3 V 及 5 V 逻辑器件兼容
  • 通过可调无感时间进行交叉传导保护
  • 电荷泵供低电源电压运行
  • 全面诊断输出
  • 低电流休眠模式

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4960SJPTR-T 32-lead LQFP -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A4960KJPTR-A-T 32-lead LQFP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A4960KJPTR-T 32-lead LQFP -40°C to 150°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock
APEK4960KJP-01-T DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

A4960 采用带用于加强散热的外露隔片的 32 引脚 LQFP 封装(后缀 JP)。其封装均为无铅产品,且采用 100% 雾锡电镀(后缀 –T)。

Package

Design Support Tools

设计支持工具


订购 APEK4960KJP-01-T 开发板时,请记得订购所有三个部件:

型号
APEK4960KJP-01-T 开发板
APEK-USBCBLE-T 缆线
A4960KJPTR-T or
A4960KJPTR-A-T or
A4960SJPTR-T
样件
