A3987: 带转换器的 DMOS 微步驱动器

Description

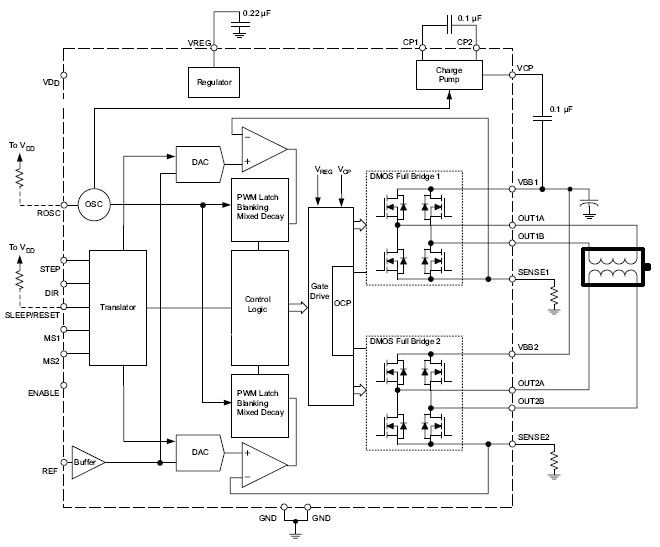

A3987 是一款完全的微步电动机驱动器,带有内置转换器,易于操作。该产品可在完整、1/2、1/4 及 1/16 步进模式时操作双极步进电动机,输出驱动容量为 50 伏特及 1.5 安培。A3987 包括一个固定停机时间电流稳压器,该稳压器可在慢或混合衰减模式下工作。

转换器是 A3987 易于实施的关键。只要在“步进”输入中输入一个脉冲,即可驱动电动机产生一个微步。该程序中没有相位顺序表、高频率控制行或复杂的界面。A3987 界面对于复杂的微处理器不可用或过载时的应用情况下是理想的器件。

A3987 斩波控制可自动选择电流衰减模式(慢或混合)。当出现一个“步进”信号时,该转换器会确定该步进是否会在每个电动机相位中产生较高或较低的电流。如果电荷产生较高的电流,则将该衰减模式设置为“慢”衰减。如果电荷产生较低的电流,则该衰减模式设置为“快”衰减的 30.1%。此电流衰减控制方案能减少可听到的电动机噪音、增加步进精确度并减少功率耗散。

内部同步整流控制电路用来改善脉宽调制 (PWM) 操作时的功率消耗。

内部电路保护包括:因滞后引起的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的加电排序。

A3987 采用超薄(1.2 毫米,最大高度)、带外露隔热片的 24 引脚 TSSOP(后缀 LP)封装。无铅封装,采用 100% 雾锡电镀引脚框。

Top Features

  • 低 RDS(on) 输出
  • 接地短路保护
  • 加载短路保护
  • 自驱电流衰减模式检测/选择
  • 混合与慢电流衰减模式
  • 对低功率耗散同步整流
  • 内部欠压锁定 (UVLO) 及过热关机电路
  • 交叉电流保护



Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A3987SLPTR-T 24-lead TSSOP -20°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

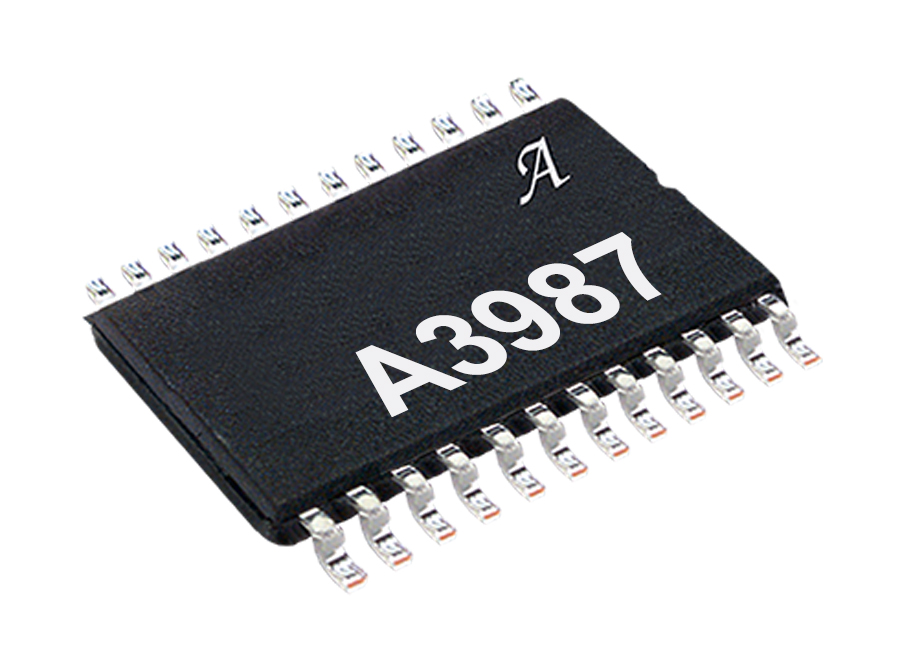

A3987 采用超薄(1.2 毫米,最大高度)、带外露隔热片的 24 引脚 TSSOP(后缀 LP)封装。无铅封装,采用 100% 雾锡电镀引脚框。

LP TSSOP 24 pin
