A8500: 用于中型 LCD 的灵活 WLED/RGB 背光驱动器

Description

本器件正在生产中,但已被视为处于停产前阶段。本产品即将停产。本器件在最少6个月内将进入最终的最后一次购买订购阶段。状态变更日期:2018 年 12 月 5日。

A8500 是一款用于中型显示背光的多输出 WLED 驱动器。A8500 集成了升压转换器及八路灌电流,可提供灵活的 WLED/RGB 背光驱动器。升压转换器可提供高达  V 的输出电压。灵活的通道选择控制及高电压容量适用于各种 LED 背光应用。A8500 可支持需要 4 至 96 个 WLED 的任何应用。升压转换器是一款恒频电流模式转换器。

各 LED 通道均可汲入 25 mA 电流,对于更高电流,通道可并行连接。灵活的明暗控制可使输出通道以可调整的直流值运行,或以外部控制的 PWM 工作循环运行。

A8500 采用 26 针、4 mm × 4 mm QFN/MLP 封装,标称高度仅为 0.75 mm。应用包括:

  • 薄笔记本显示
  • 液晶电视
  • RGB 背光
  • GPS 系统
  • 便携式DVD播放器

Top Features

  • ±1.5% 典型电流匹配的 LED 字符串与 ±1.2% 典型精确度之间的有功电流共享
  • 驱动最多 12 串行 × 8 并行 = 96 LED (Vf = 3.2 V, If = 20 mA)
  • 可使用替代方法进行灵活的明暗控制:
    • LED 工作循环(PWM 引脚)
    • 使用串行编程的直流电流(EN 引脚)
    • 使用外部 PWM 信号的直流电流(APWM 引脚)
    • 外部电阻器
  • 带集成 50 V、2 A DMOS 的升压转换器
  • LED 灌电流额定值为25 mA
  • 200 kHz 至 2 MHz 开关频率
  • 打开 LED 断开
  • 升压电流限制、过热关机及软启动
  • 在PWM光暗控制过程中没有可闻的陶瓷电容器噪音
  • 可调整过压保护 (OVP)
  • 使用 ESD 电容器的 LED 模块无需上拉电阻器



Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A8500EECTR-T 26-lead QFN/MLP -40°C to 85°C Yes View Data pre-EOL Contact your
local sales rep
Check
Distributor Stock
A8500GECTR-T 26-lead QFN/MLP -40°C to 105°C -- View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

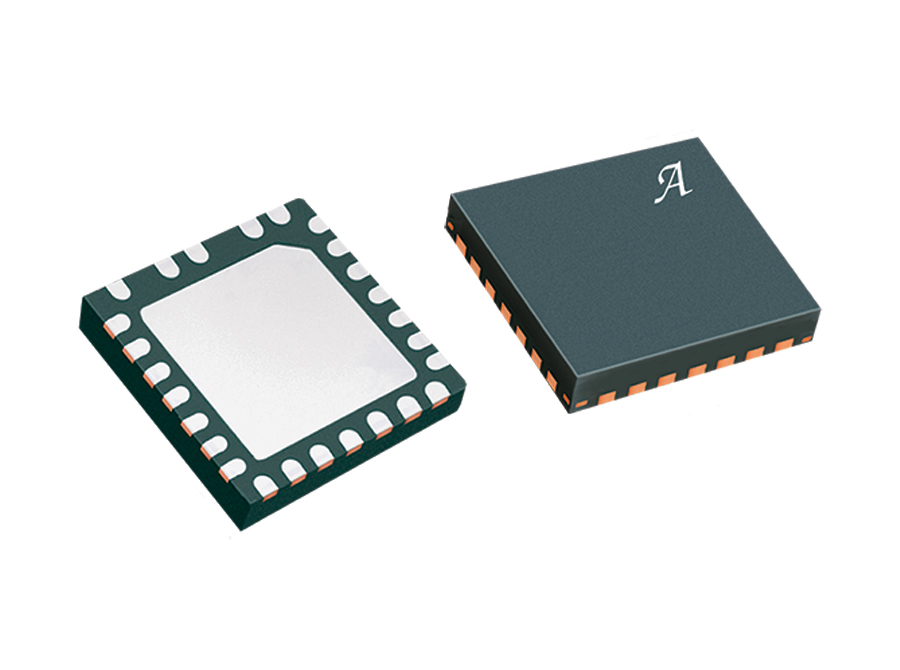

A8500 采用 26 针、4 mm × 4 mm QFN/MLP 封装,标称高度仅为 0.75 mm。EC QFN/MLP with exposed pad 26 lead
