ALT80600:适用于超高调光比和低输出纹波的优先升压 LED 驱动器

Description

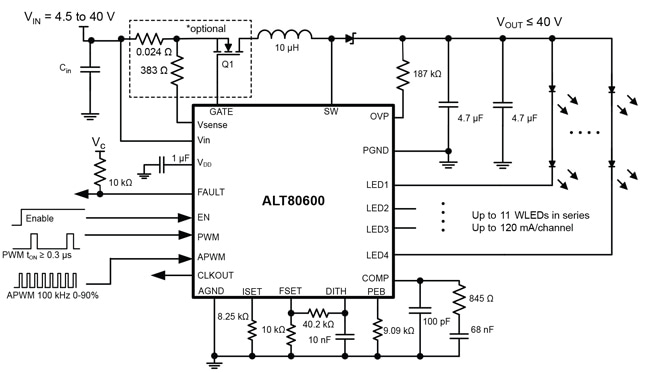

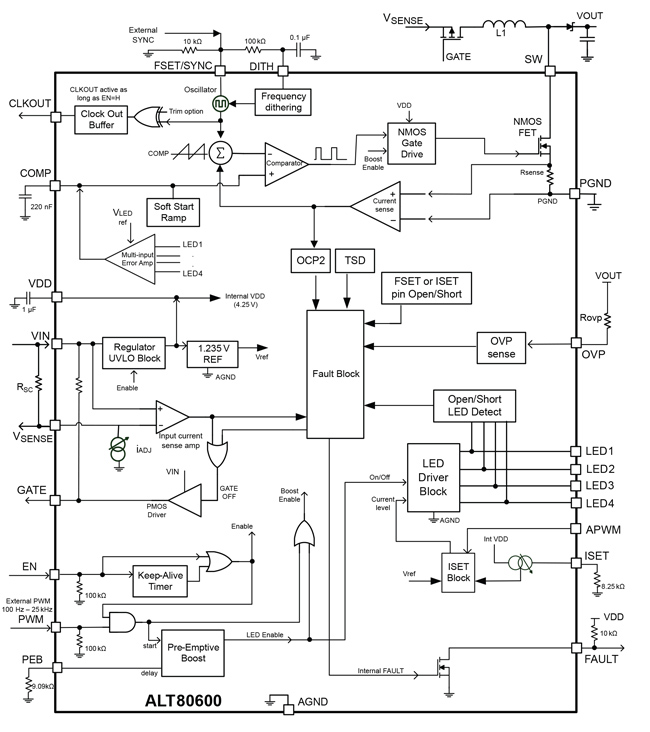

ALT80600 是一款用于小尺寸 LCD 背光的多输出 LED 驱动器。它整合了电流模式升压转换器与内部电源开关和四个灌电流。升压转换器可驱动多达 44 个白光 LED、每串 11 个 LED(120 mA (VF = 3.3 V max)。LED 吸收器可并联,以达到更高的 LED 电流,最高可达 480 mA。

ALT80600 采用 4.5 至 40 V 单电源供电;一旦开始工作,最低可在 3.9V 条件下连续工作。这样可以使零件承受汽车系统遇到的停止/启动、冷启动和抛负载情况。

ALT80600 可通过外部 PWM 信号控制 LED 的亮度。通过使用获得专利的“优先升压”控制,LED 亮度对比度可以达到 15,000:1(200 Hz,使用 PWM 调光)。如果将 PWM 和模拟调光相结合,可以实现 150,000:1 更高比率。

开关频率可以高于或低于 AM 频段。可编程抖动功能进一步降低 EMI。同步引脚允许开关频率在 200 kHz 和 2.3 MHz 之间进行外部同步。“时钟输出”引脚允许其他转换器与 ALT80600 的开关频率同步。

ALT80600 提供的保护包括输出短路和过压保护、二级管开路或短路保护、LED 引脚开路或短路保护以及过热保护。逐周期电流限制可防止内部升压开关出现高电流过载。如果发生输出至接地短路故障,可选择使用外部 P-MOSFET 断开输入电源。

Top Features

  • 通过 AEC-Q100 汽车电子测试标准的认证
  • 4.5 至 40 V 宽输入电压范围,可满足启动/关闭、冷车启动和负载突降要求
  • LED 灌电流和升压转换器与内部功率 MOSFET 完全整合
  • 以 Boost 或 SEPIC 模式运行,实现灵活输出
  • 以 4 个并联灯串模式驱动多达 11 个串联白光 LED,每串可达 120 mA(VF = 3.3 V max)。
  • 可编程升压开关频率或外部同步(200 kHz 至 2.3 MHz)
  • 内部切换频率的时钟输出功能
  • 可调升压频率抖动降低 EMI
  • 高级控制可将 PWM 开启时间降至 0.3μs,并避免 MLCC 可闻噪声
  • LED 对比率:15,000:1(200 Hz,仅使用 PWM 调光),150,000:1(将 PWM 和模拟调光结合在一起使用)
  • 在 PWM 占空比最低的情况下具有出色的输入电压瞬态响应性能
  • 适用于可选 PMOS 输入断开开关的门驱动器
  • 广泛的保护功能:
    • ƒƒ升压开关、电感器或输出电容器短路保护
    • FSET 或 ISET 电阻器短路保护
    • LED 引脚和 LED 串开路或短路保护
    • 开路升压肖特基二极管保护
    • 过温保护

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK80600KES-01-MH DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ALT80600KESJSR 24-lead QFN -40°C to 125°C -- View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

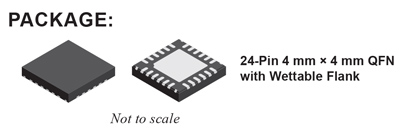

Packaging

ALT80600 封装
