ACS711:100 V 未満の絶縁用途向け過電流フォルト出力付きホール効果リニア電流センサー

Description

Top Features

Allegro® ACS711 シリーズは、100 V 未満のオーディオ、通信システム、および大型家電製品における AC または DC 電流検出のための経済的で正確なソリューションを提供します。デバイス パッケージにより、お客様は簡単に実装していただけます。典型的な用途には、回路の保護、電流の監視、モータおよびインバータの制御などがあります。

デバイスは、ダイの表面付近に銅伝導路を備えたリニア ホール センサー回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール IC によって検出され比例電圧に変換されます。デバイスの精度は、磁気信号がホール トランスデューサに近接することにより最適化されます。

デバイスの出力は、IP+ から IP– (ピン 1 とピン 2 からピン 3 とピン 4) への電流の流れに比例して右上がりになります。この伝導路の内部抵抗は、EX パッケージでは 0.6 mΩ、LC パッケージでは 1.2 mΩ で、エネルギー効率を必要とする用途において電力を節約する非侵入型測定インターフェイスを提供します。

ACS711 は、伝導路の端子がセンサー IC のリードから電気的に絶縁されてはいますが、ローサイド電流検出用途向けに最適化されており、AC または DC 動作電圧が低い用途に対して十分な内部の沿面距離と空間を提供します。銅伝導体の厚みにより、デバイスは最大 5 倍の過電流状態に耐えることができます。

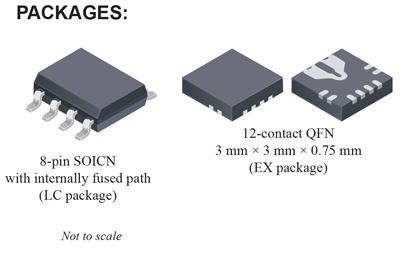

ACS711 は、SOIC8 と QFN12 の小型表面実装パッケージで提供されています。リードフレームは 100% 曇り錫でめっき加工され、標準的な鉛フリーのプリント基板の組み立て工程に対応しています。内部は、現時点で RoHS 免除のフリップチップ高温鉛含有はんだボールを除き、デバイスは鉛フリーです。デバイスは、工場出荷前に完全に較正されています。

  • 外部センス抵抗不要、単一のパッケージ ソリューション
  • 低電力損失:
    • 0.6 mΩ の内部導体抵抗 (EX パッケージ)
    • 1.2 mΩ の内部導体抵抗 (LC パッケージ)
  • 経済的なローサイドおよびハイサイド電流検出
  • AC または DC 電流に比例した出力電圧
  • ±12.5 A および ±25 A のフルスケール検出範囲 (LC パッケージ)
  • ±15.5 A および ±31 A のフルスケール検出範囲 (EX パッケージ)
  • 過電流フォルト トリップおよびラッチ (フルスケール電流の 100%)
  • 低ノイズのアナログ信号経路
  • 100 kHz の帯域幅
  • 省スペースで薄型の SOIC8 および QFN パッケージ
  • 3.0 ~ 5.5 V、単一電源動作
  • 一体型静電シールドにより出力の安定性を実現
  • 精度向上のため工場調整済み
  • 非常に安定した出力オフセット電圧
  • ゼロの磁気ヒステリシス
  • 電源電圧からのレシオメトリック出力

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
ASEK711KEX-15AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK711KEX-31AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ACS711ELCTR-12AB-T 8-lead SOIC -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711ELCTR-25AB-T 8-lead SOIC -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KEXLT-15AB-T 12-lead QFN -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KEXLT-30AU-T 12-lead QFN -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KEXLT-31AB-T 12-lead QFN -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KLCTR-12AB-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KLCTR-25AB-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KLCTR-25AU-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ASEK711KLC-12AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK711KLC-25AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
