ACS711:适合小于 100 V 隔离应用且带过电流故障输出的霍尔效应线性电流传感器

Description

Allegro ACS711 为 <100 V 音频、通信系统和大型家用电器应用的交流或直流电流感应提供经济和准确的解决方案。器件封装便于用户应用。典型应用包括电路保护、电流监控以及电机和逆变器控制。

该装置包含一个线性霍尔传感器集成电路,且其铜制的电流路径靠近晶片的表面。通过该铜制电流路径施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过将磁性信号靠近霍尔传感器,实现器件精度优化。

装置输出的斜率与从 IP+ 到 IP(引脚 1 和 2 到引脚 3 和 4)的电流成正比。该传导通路的内部电阻为 0.6 mΩ(EX 封装)和 1.2 mΩ (LC 封装),提供非介入式测量接口,适合要求节省能源的应用。

虽然电流路径的终端与传感器 IC 导线绝缘,但 ACS711 非常适合低端电流感应应用,可为低交流或直流工作电压应用提供足够的内部爬电和隔离空间。铜线厚度允许器件在高达 5 倍过电流条件下运行。

ACS711 采用小型表面安装封装:SOIC8 和 QFN12。引脚框采用 100% 雾锡电镀,可与标准无铅印刷电路板装配流程兼容。除倒装法使用的当前豁免于 RoHS 的高温含铅焊球外,该器件内部不含铅。器件在出厂装运前已完全校准。 新的封装产品是汽车级可沾锡侧翼 QFN,可以进行焊料检测,并且易于客户实施。典型应用包括电路保护、电流监控以及电机和逆变器控制。

Top Features

  • 无需外部感应电阻,单独封装方案
  • 更低功率损耗:
    • 0.6 mΩ 内部导体电阻(EX 封装)
    • 1.2 mΩ 内部导体电阻(LC 封装)
  • 经济型低端及高端电流感应
  • 输出电压与交流或直流电流成比例
  • ±12.5 A 和 ±25 A 全刻度感应范围(LC 封装)
  • ±15.5 A 和 ±31 A 全刻度感应范围(EX 封装)
  • 过流故障跳闸,在 100% 满标电流时锁定
  • 低噪音模拟信号路径
  • 100 千赫带宽
  • 小型低厚度 SOIC8 和 QFN 封装
  • 3.0 至 5.5 V, 单电源工作
  • 集成静电屏蔽,保持输出稳定
  • 出厂时已经校准,确保精确度
  • 极度稳定的输出偏移电压
  • 零磁滞
  • 电源电压的成比例输出

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock

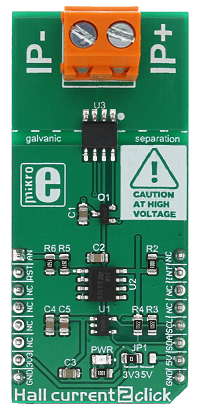

ASEK711KEX-15AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK711KEX-31AB-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
ACS711EEXLT-15AB-T 12-lead QFN -40°C to 85°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock
ACS711EEXLT-31AB-T 12-lead QFN -40°C to 85°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock
ACS711EEXLT-8AB-T 12-lead QFN -40°C to 85°C Yes View Data Not for new design Contact your
local sales rep
Check
Distributor Stock
ACS711ELCTR-12AB-T 8-lead SOIC -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711ELCTR-25AB-T 8-lead SOIC -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KEXLT-15AB-T 12-lead QFN -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KEXLT-30AU-T 12-lead QFN -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KEXLT-31AB-T 12-lead QFN -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KLCTR-12AB-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KLCTR-25AB-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KLCTR-25AU-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KLCTR-30AB-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ACS711KLCTR-48AU-T 8-lead SOIC -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ASEK711KLC-12AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK711KLC-25AB-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock
