A1220、A1221、A1222、A1223:チョッパー安定化高精度ホール効果ラッチ

Description

A1220、A1221、A1222、A1223 ホール効果センサーICは温度安定性が極めて高く、応力耐性も高いデバイスで、150°Cまでの広い温度範囲での動作に最適です。優れた高温性能は動的なオフセット キャンセルにより可能となり、これが通常デバイスのオーバーモールド、温度依存性、および熱応力によって引き起こされる残留オフセット電圧を低減します。各デバイスには、電圧レギュレーター、ホール電圧発生器、小信号増幅器、チョッパー安定化、シュミット トリガー、および最大25 mAまで引き込みできる短絡保護オープン ドレイン出力をひとつのシリコンチップ上に集積しています。十分な強度のS極で出力がオンになります。出力をオフにするには、十分な強度のN極が必要です。

電圧レギュレーターを内蔵していますので、3~24 Vの供給電圧で動作可能です。最低電圧3 Vで動作しますので、3Vのアプリケーションでのデバイス使用や、電源ピンと直列に外部抵抗を追加することで高い過渡電圧からより良く保護できます。

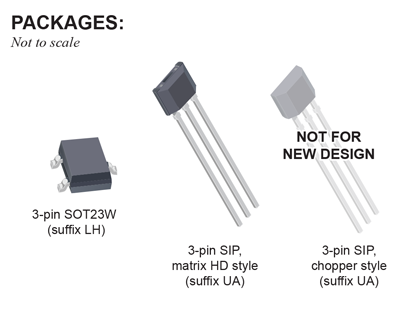

パッケージスタイルは2種類用意していますので、ほとんどの用途で磁気動作を最適化したソリューションが可能です。パッケージLHは3ピンのSOT23Wミニ薄型表面実装パッケージの変形で、パッケージUAはスルーホール実装用3ピン超ミニSIPです。共にリードフレームは100%無光沢錫でめっき加工されています。

Top Features

  • AEC-Q100 認定
  • ラッチの対称スイッチポイント
  • 物理的ストレスへの耐性
  • 優れた温度安定性
  • 出力ショート保護
  • 最低3 Vの非安定化電源での動作
  • 逆バッテリー保護
  • ソリッドステートの信頼性
  • 小型パッケージ

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1220ELHLT-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1220ELHLX-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1220EUA-T 3-lead SIP -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1220LLHLT-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1220LLHLX-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1220LUA-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1221ELHLT-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1221ELHLX-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1221EUA-T 3-lead SIP -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1221LLHLT-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1221LLHLX-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1221LUA-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1222ELHLT-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1222ELHLX-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1222EUA-T 3-lead SIP -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1222LLHLT-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1222LLHLX-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1222LUA-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1223ELHLT-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1223ELHLX-T 3-lead SOT -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1223EUA-T 3-lead SIP -40°C to 85°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1223LLHLT-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1223LLHLX-T 3-lead SOT -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1223LUA-T 3-lead SIP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 製品が生命維持装置やシステムの故障の原因となることが予期できる場合、または安全性や有効性に影響を及ぼすことが予想できる場合、そのような生命維持装置やシステムに Allegro 製品はご使用いただけません。
