A1343:具有 EEPROM、SENT 和 PWM 输出协议以及高级输出线性化的高精度、高度可编程线性霍尔效应传感器 IC

Description

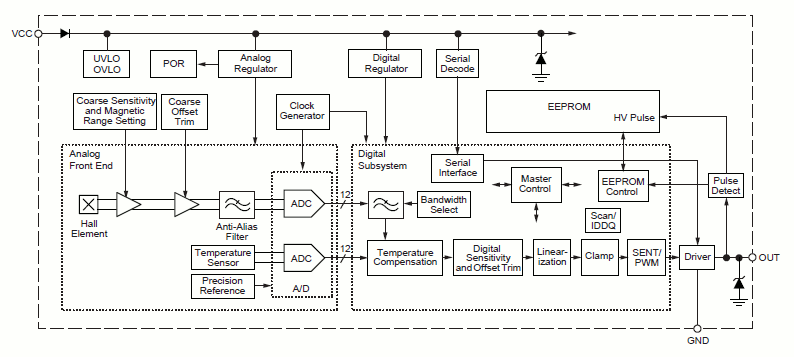

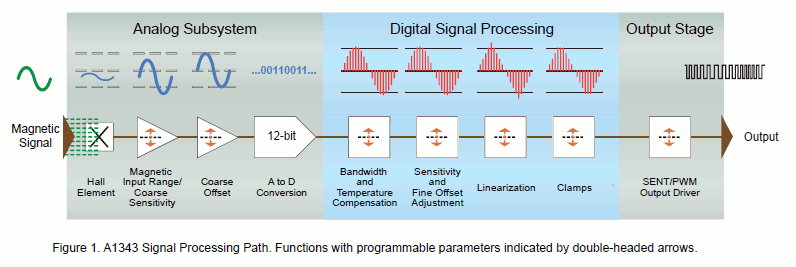

A1343 器件是一款适用于汽车和非汽车应用并具有可配置脉冲宽度调制 (PWM) 或单边半字节传输 (SENT) 输出的高精度可编程霍尔效应线性传感器集成电路 (IC)。A1343 的信号通道可通过外部编程实现灵活性,而外部编程可确保从输入磁性信号产生准确和定制化的输出电压。A1343 提供 12 位的输出分辨率并支持高达 3 kHz 的最大带宽。BiCMOS 单片集成电路包含霍尔传感器元件、用于降低霍尔元件固有的灵敏度和偏移漂移的高精度温度补偿电路、小型信号高增益放大器、专有动态偏移取消电路、以及高级输出线性化电路。

通过板载 EEPROM 和先进的信号处理功能,A1343 可为增益和偏移、带宽、输出钳位及磁性范围选择等特性提供无与伦比的客户可编程选择。此外,该器件还支持单独的高温和低温、一阶和二阶温度补偿。

A1343 的一个关键特征是能够在非线性输入磁场中产生高线性器件输出。为实现这点,该器件将输出分成 32 个相等的区段并为每个区段应用独特的线性化系数。线性化系数存储在 EEPROM 的查找表中。

A1343 采用无铅 (Pb) 8 引脚 TSSOP 封装(LE 后缀),引脚框采用 100% 雾锡电镀。


Top Features

  • 高级 32 区段输出线性化功能有助于在存在非线性输入磁场的情况下实现高输出精确度和线性度。
  • 可选数字化 SENT(单边半字节传输)和 PWM(脉冲宽度调制)输出
  • SENT 输出支持两种模式:SAEJ2716 JAN2010 以及具有更高编程功能的 Allegro 专利产品
  • 客户可编程磁性范围选择和偏移、灵敏度、带宽、输出钳位、一阶和二阶温度补偿
  • 所有参数的同步编程有助于实现精确和高效的系统优化
  • Allegro 预设有初始灵敏度温度系数和磁性偏移漂移,以在无需客户温度测试的情况下实现最大器件精确度。
  • 通过专有的四相斩波器稳定性和差动电路设计技术实现温度稳定、抗机械应力的极低噪音器件输出
  • 宽环境温度范围:–40°C 至 150°C
  • 在 4.5 到 5.5 V 的电源电压下运行
  • Allegro 传感器偏置 LDO

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A1343LLETR-T 8-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
A1343LLETR-U-T 8-lead TSSOP -40°C to 150°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
ASEK-1343-SUBKIT-T DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep
Check
Distributor Stock
ASEK-1343-T-KIT DEMO BOARD -40°C to 150°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
