Allegro MicroSystems 公司推出全新全桥式 PWM 微步驱动器

配有同步整流，降低 IC 功率耗散

马萨诸塞州伍斯特 – Allegro MicroSystems 公司推出全新电动机驱动器 IC，专为以微步模式驱动双极步进电动机的一个绕组设计。Allegro  A4975 的连续输出电流的额定输出为 ±1.5  安培，操作电压可达 50  伏特。通过内部脉宽调制 (PWM) 电流控制与内部三位非线性数字-模拟转换器的结合，允许器件以全步进、半步进、四分之一或八分之一步进（微步）模式控制电动机电流。非线性增量可最大限度减少微步所需的控制线路。微步可提高步进分辨率，减少低速时的转矩变化和共振问题。这款新装置以具有特定终端应用的办公自动化和工业市场为目标，包括打印机、扫描仪以及复印机。

内部电路决定着 PWM 电流控制电路的工作模式：慢（再循环）电流衰减模式、快（再生）电流衰减模式或混合电流衰减模式。在混合电流衰减模式中，关机时间分为两个时间段：快速电流衰减时间和慢电流衰减的固定关机时间。通过结合用户可选择的电流感应电阻和参考电压，数字式地选择输出电流比；以及慢、快或混合电流衰减模式可为用户提供各种不同的电动机控制。

内部电路保护包括带时延的过热关机、瞬态抑制二极管及交叉电流保护。不需要特别的加电排序。

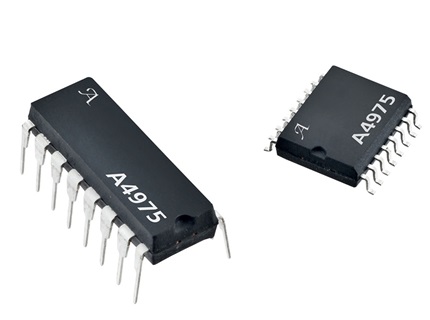

A4975 有两种功率封装可供选择：带铜散热片（后缀 B）的 16 引脚双列直插式塑料封装，和带内部保险丝引脚（后缀 LB）的 16 引脚塑料 SOIC。两种封装都有散热良好的引脚并已接地，无需电气绝缘。两种封装均为无铅封装，采用 100% 雾锡镀层引脚框。
