A4937:汽车级三相 MOSFET 驱动器

Description

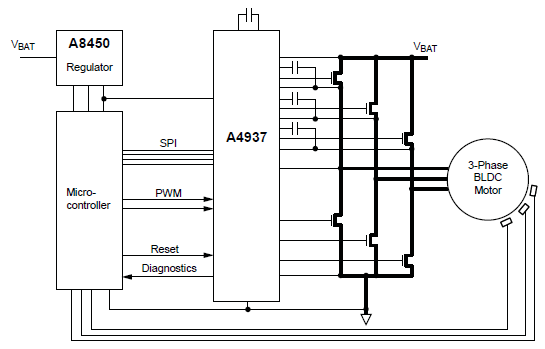

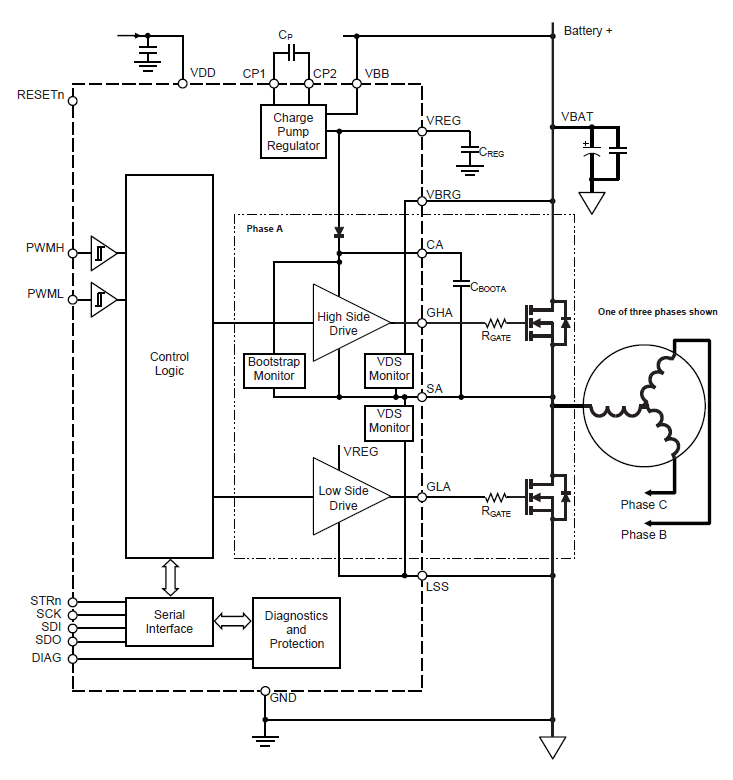

A4937 是一款可与 N 通道外部功率 MOSFET 一同使用的三相控制器,专门针对汽车应用而设计。

独特的电荷泵稳压器提供完整 (>10 V) 门极驱动器,以应对电池电压低至 7 V 的情形,并允许 A4937 在门极驱动器电压降至 5.5 V 时运行。

自举电容器用于提供 N 通道 MOSFET 需要的上述电池电源电压。

该器件可以通过一个 SPI 兼容串行接口实现对三相桥中所有六个功率 MOSFET 的全面控制,从而可通过阻塞或重叠换相驱动电动机。可以通过一个或两个 PWM 输入调节功率输出。集成交叉控制与可编程无感时间可使功率 MOSFET 免于击穿。

集成诊断可指示欠压、过温和功率桥接故障,并可配置于大多数短路情况下保护功率 MOSFET。详细诊断可通过串行数据词的形式提供。

A4937 采用 28 引脚 TSSOP 功率封装,并带有外露散热板以增强散热功能(封装类型为 LP)。无铅封装,采用 100% 雾锡电镀引脚框。

应用

  • 电子动力转向(EPS、EHPS、EAS)
  • 液压泵
  • 变速器传动装置

Top Features

  • 高电流三相门极驱动,能够驱动 N 通道 N-channel MOSFET
  • SPI 兼容的串行控制
  • 交叉导通保护
  • 可编程的无感时间
  • 5.5 至 50 V 电源电压范围
  • 可兼容 TTL 输入的 3.3 V 和 5 V 逻辑
  • 广泛的诊断输出
  • 低电流休眠模式

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A4937KLPTR-A-T 28-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock
APEK4937KLP-01-T DEMO BOARD -40°C to 125°C No -- Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
