A8512: 用于中/大型显示器的 LED 背光驱动器

Description

本器件正在生产中,但已被视为处于停产前阶段。本产品即将停产。本器件在最少6个月内将进入最终的最后一次购买订购阶段。状态变更日期:2018 年 12 月 5日。

请参考: ALT80600.

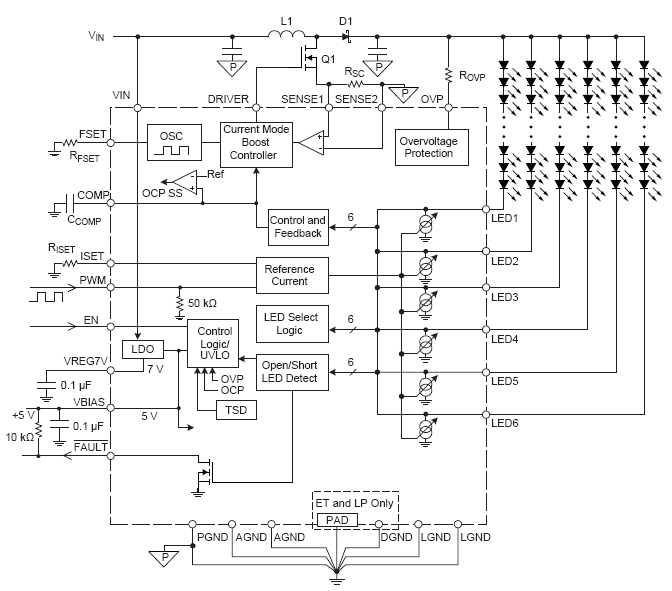

A8512 是一款用于中型尺寸显示器背光的多输出 WLED/RGB 驱动器。A8512 结合了升压控制器,可驱动外置 MOSFET 和六个内部电流汲入。升压转换器在恒定频率(可编程)电流模式下运行。

PWM 光暗调节可确保以 500:1 的 比率控制 LED 电流。每个 LED 汲入均可汲入 80 mA 的电流并可并联提供更高的电流。此外,多个 A8512 可并行连接,使用一个主控制器控制升压阶,连接最多五个从控制器,这些从控制器可充当 LED 汲入。这样,只需一个升压转换器即可为多达 36  个 LED 串供电。

A8512 可采用单电源运行,电压范围为 8 至 24V。它可提供过压、 LED 串开路、短路以及过热保护。两级逐波限流功能可提供软启动和过载保护。

此器件采用 24 管脚 SOICW 封装 (LB)(内置熔凝管脚以增强散热性)以及 28 触点 5 mm × 5 mm QFN 封装 (ET)(外置散热垫以增强散热性)。两种封装均为无铅封装,采用 100% 雾锡镀层引脚框。

Top Features



  • 六个独立的电流汲入,每个均可提供 80 mA 电流
  • 带有集成门极驱动器的恒频电流模式控制
  • 300 kHz 至 1 MHz 可调开关频率
  • 使用启用、PWM 信号或电池电压斜升等选项控制启动
  • 可与一个升压控制器(主控制器)和最多5个从控制器并行作业
  • LED 串之间的电流自主均流共享可实现±0.6% 的精确度与匹配率
  • 在PWM光暗控制过程中没有可闻的陶瓷电容器噪音
  • 可调整过压保护 (OVP)
  • 开路或短路 LED 串保护
  • 过温、逐波限流及欠压保护
  • SOIC 24管脚封装便于单面 PCB 生产,而带有外置散热垫的 QFN 28 触点封装则能提高散热性能

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
A8512EETTR-T 28-lead QFN -40°C to 85°C Yes View Data pre-EOL Contact your
local sales rep
Check
Distributor Stock
A8512ELBTR-T 24-lead SOIC -40°C to 85°C Yes View Data Discontinued Contact your
local sales rep
Check
Distributor Stock
A8512ELPTR-T 24-lead TSSOP -40°C to 85°C Yes View Data pre-EOL Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。

Packaging

此器件采用 24 管脚 SOICW 封装 (LB)(内置熔凝管脚以增强散热性)以及 28 触点 5 mm × 5 mm QFN 封装 (ET)(外置散热垫以增强散热性)。两种封装均为无铅封装,采用 100% 雾锡镀层引脚框。

LB-SOIC 24 pin ET QFN with exposed pad 28 leadLP-eTSSOP 24 lead
