A6268汽车级高电流 LED 控制器

Description

A6268 是一款直流到直流转换器控制器,可提供可编程的恒流输出,以驱动串联的高功率 LED。驱动串联的 LED 可确保相同的电流和统一的亮度。对于汽车应用,它能以高达 1A 的电流驱动多达 15 个 LED,实现优化性能。

A6268 使用外置的逻辑水平 MOSFET 和最少量的附加外置元件,提供极具成本效益的解决方案。最大 LED 电流可通过单个外置感应电阻设置,且可以使用电流参考输入进行修改。直接 PWM 控制可以通过启用输入实现,而且还具有关机模式。

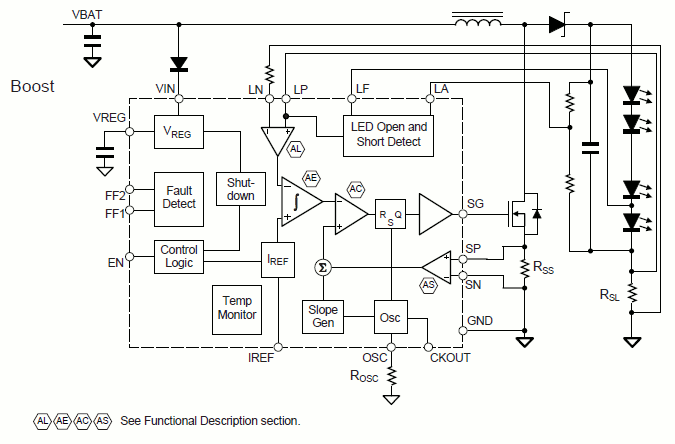

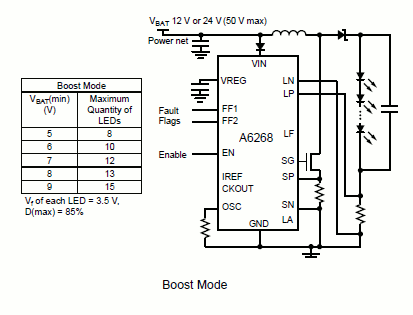

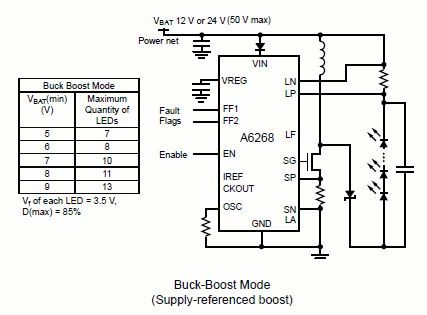

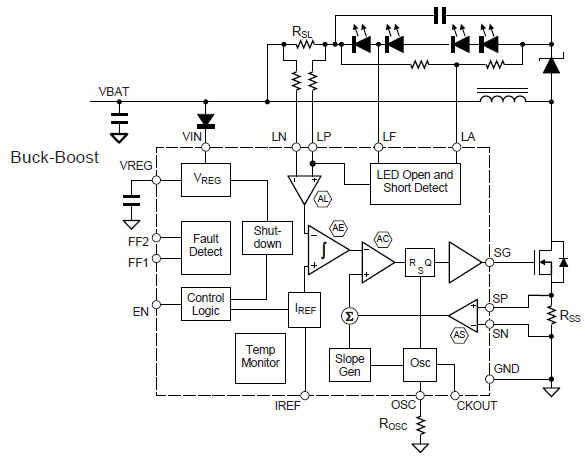

直流到直流转换器可配置为接地参考升压转换器,或供电参考升压转换器,以提供升降压能力。使用升降压拓扑结构可确保 LED 在关机时没有漏电路径和在启动时没有涌流。

整合诊断和双故障输出,可在出现 VIN 和 VREG 欠压、芯片过热、输出开路、LED 短路和 LED 欠流时发出指示,且通过配置可以为 LED 连接提供电源短路和接地短路保护,以及提供 LED 过电流和 LED 串短路保护。具有独特的功能,可以检测一个或多个短路的 LED。

装置采用 16 引脚 TSSOP 封装(后缀 LP),并安装有外露散热板。该封装为无铅 (Pb) 封装,采用 100% 雾锡电镀引脚框。

应用

  • 车用高功率 LED 照明系统
  • 雾灯、倒车灯、白天行驶灯
  • 汽车前灯

Top Features

  • AEC Q100 0 级汽车适用
  • 恒流 LED 驱动器
  • 5 至 50V 电源电压
  • 升压或升降压模式
  • 驱动多达 15 个串联 LED
  • 可编程的开关频率为 100 至 700kHz
  • LED 过压开路指示和保护
  • 单个和多个 LED 短路指示
  • LED 接地短路和供电保护
  • PWM 调光控制
  • 10 µA 关机电流(包括 LED 漏电)

Part Number Specifications and Availability

Part Number Package Type Temperature RoHS
Compliant
Part Composition /
RoHS Data
Comments Samples Check Stock
APEK6268KLP-01-T DEMO BOARD -20°C to 85°C No -- Contact your
local sales rep
Check
Distributor Stock
A6268KLPTR-T 16-lead TSSOP -40°C to 125°C Yes View Data Contact your
local sales rep
Check
Distributor Stock

Allegro 的产品不允许在任何由于 Allegro 产品的合理故障造成人身伤害的装置或系统中使用,包括但不限于生命支持装置或系统。
